Автоматическая линия по производству гипсокартона FET-CM3001

• Описание

  Гипсокартон – легкий строительный материал, который изготавливается из гипсового штукатурного раствора и защитной поверхностью из картона, смешанного с небольшим количеством волокна, крахмала, связующего вещества, везиканта и воды. Основные преимущества гипсокартона: легкость, огнестойкость, ударопрочность, теплоизоляция. Кроме того, его можно резать, пилить, закапывать в процессе строительства.

  Гипсокартон применяется во всех видах промышленного и гражданского строительства.

  Строительный гипс изготавливается из штукатурки (кальцинированного гипсового порошка), воды и других примесей, таких как крахмал, пенообразователь, посредством непрерывного смешивания.

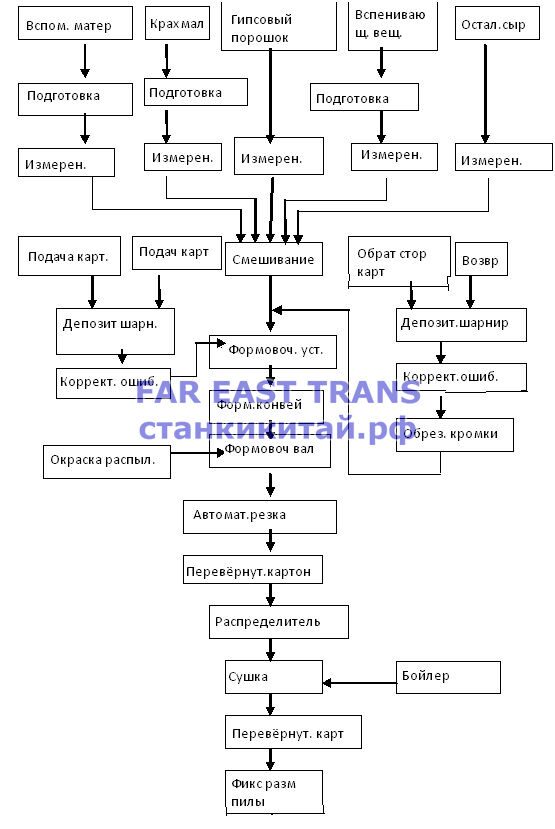

  Данная суспензия выливается из миксера на передвижной лист картона. Лист гипсокартона формируется с помощью панели экструзии формовочной машины, оснащённой двухслойным передвижным листом картона. Сформированный лист перемещается на формовочную ленту. В ходе транспортировки гипсовый сердечник складывается и затвердевает, затем разрезается на части определённой длины, переворачивается и помещается в многослойную сушилку. Сушилка  нагревается через нагревательную систему (бойлер). Наиболее распространенный способ нагрева – с помощью жидкого топлива. В целом сушка занимает 90 минут. Обработанные в сушилке листы переворачивается снова. Высушенный материал подрезается и укладывается в форме плит. На этом процесс производства полностью  завершается.





• Техническая спецификация

  Производительность: 2 миллиона м2/год

  (Размер: 1200 мм*2400 мм*9,5 мм) производительность меняется в зависимости от толщины (9,5 мм)



  Размеры листа: Толщина: 8-12,5 мм

                          Ширина: 1200-1220 мм

                          Длина: 2400-3600 мм



  Допустимые размеры:

  Пункт	Длина (мм)	Ширина (мм)	Толщина (мм)
  Допустимое отклонение	0-6	0-5	6,5, 8,5, 9,5	12,15
  			+_0,5	+_0,6

   Отклонения откосов: гипсокартон должен иметь квадратную форму. Отклонение при отрезе двух откосов – 5 мм.

   Величина отклонения листа при поперечном сечении : Ширина: 30-80 мм, Толщина: 0,6-1,9 мм



  Нагрузка поперечного сечения гипсокартона:

  Толщина стеновой панели	Разрушающая нагрузка (Н)
  	Продольная	Поперечная
  9,5 12	360 500	140 180
  15	650	220



  Масса гипсокартона на единицу площади:

  Толщина (мм)	Масса на единицу площади (кг/м2)
  8	5,7-6,5
  9,5	6,3-8,6
  12	7,5-11,3





  Технические требования к сырью для производства обрабатываемых листов гипсокартона:



   Свойства полугидрат гипсового порошка:

  Обозначение вещества	Вид сырья	Стандартная величина
  CaO%	а (полугидрат гипса)	>35
  CaO%	в (в полугидрат гипса)	>30
  SO3% SO3% Массовая доля	а (полугидрат гипса)	>50
  	в (полугидрат гипса)	>44
  H2O % H2O%  массовая доля	а (полугидрат гипса)	>5,5
  	в (полугидрат гипса)	>5
  Массовая доля кислоты в нерастворимом материале	а (полугидрат гипса)	< 1
  	в (полугидрат гипса)	< 2
  Размер частицы	а (полугидрат гипса)	Оставшийся процент на 100 отверстий сита: 2% (регулируемый)
  	в (полугидрат гипса)	Оставшийся процент на 100 отверстий сита: 2% (регулируемый)
  Время начала схватывания (мин)	а (полугидрат гипса)	>7 (регулируемый)
  	в (полугидрат гипса)	>5 (регулируемый)
  Время окончания схватывания (мин)	а (полугидрат гипса)	< 30 (регулируемый)
  	в (полугидрат гипса)	< 30 (регулируемый)
  Сопротивление изгибу (проверяется через 2 часа после начала схватывания, гипсокартон сушится в естественных условиях)	в (полугидрат гипса)	>2
  Устойчивость при высыхании 45 МПа	а (полугидрат гипса)	>5
  	в (полугидрат гипса)	>4



   Свойства крахмала:

   Содержание крахмала: >80 %

   Содержание воды: <_ 10 %

   Содержание золы: <_6 %

   Содержание протеина: <_0,3 %

   Содержание кислоты и щёлочи: PH6-7

   Частицы: процент крахмала, пропущенного через квадратные отверстия сита размером 0,2 мм >_96 %



  Особые технические и прочие условия:

  Пункт	Лицевая сторона картона	Обратная сторона картона		Лицевая сторона влагостойкого картона		Примечание
  Цвет	Белый или жёлтый	Серый		Зелёный
  Толщина	Около 0,5 мм или меньше в соответствии с характеристиками картона (гр/м2)
  Содержание влаги (%)	7-10	7-10		7-10		Кобб Тест Кобба
  60 секунд (гр/м2)	15-25	15-25		15-20		Кобб Тест Кобба
  Впитываемость воды с наружной стороны за 60 секунд (гр/м2)
  Впитываемость воды с внутренней стороны за 60 секунд (при соприкосновении с гипсокартоном) (гр/м2)	15-25	15-25		15-25		Ширина  образца картона: 15 мм   Расстояние между зажимами: 180 мм
  Прочность при продольном растяжении	230	225		230
  Прочность при поперечном растяжении	60-70	60-70		60-70
  Воздухопроницаемость (100 мл/с)	80-140	80-140		120-160
  Испарение с отводом влажного пара	Испарение с отводом влажного пара на лицевой и обратной стороне картона должно быть одинаковым
  Ширина рулона по сравнению с гипсокартоном	Более 55-60 мм		Менее 15-20 мм		Более 55-60 мм
  Внешний диаметр и вес рулона бумаги	В соответствии с эксплуатационными условиями поставщика и потребителя
  Внутренний диаметр бумажного сердечника	В соответствии с эксплуатационными условиями поставщика и потребителя
  Параметры упаковки	В соответствии с транспортными условиями поставщика и потребителя.



  Пенообразующее вещество:

  Внешний вид	Прозрачная жёлто-оранжевая жидкость
  Содержание растворимого нефтяного эфира	<_2,0 %
  Содержание неорганической соли	<_2,5%
  Активное вещество	>_30 %
  Цвет и блеск (в соответствии с платиново-кобальтовой шкалой цветности)	50



  Поливинилацетатный клей:

  Вязкость	>_5
  Числовая величина PH	5-9
  Твёрдое содержимое	>_5
  Свободный формальдегид	<_1,5
  Внешний вид	Вещество цвета слоновой кости без больших гранул и соринок



  Расход сырья:

  Сырьё	Расход на каждый м2
  Оклеечная бумага 210 гр/см	0,45 кг
  Гипсовый порошок	7,6 кг
  Вода	5,8 кг
  Модифицированный крахмал	0,2 кг
  Вспенивающее вещество	0,0045 кг
  Эмульсия (белый латекс)	0,003 кг
  Электроэнергия	0,45 кВт
  Дизель	0,8 кг

  Скорость главной производственной линии: 4 м/мин. (Максимальная скорость – 5 м/мин.).

  Осушитель: 4 слоя, 2 области, гипсокартон в сечении: 6~8 м. Закрытое сечение: 32 м, гипсокартон за пределами сечения: 6 м. Общая длина: около 46 м.

  Требования к качеству воды: Давление при подаче воды: ~0,4 МПа. PH: 6,5~7,5

  Установка производственной линии: Длина 100 м x Ширина 12 м x Высота нижнего пояса балки 5 м

  Силос полуводного гипса: объём: 80~100 м3

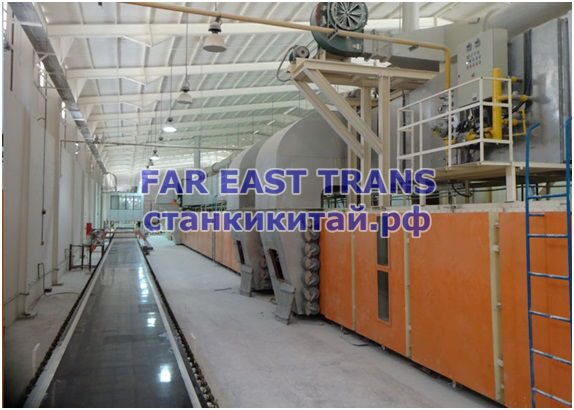

• Фото/видео
