Линия производства сварной балки (двутавровой), FET-CM3030

• Описание

  Линия производства сварной балки, модели FET-CM3030, состоит из двух оновных узлов:

  1. Узел резки (выполняется нарезание металлических листов),
  2. Комбинированный узел (выполняется сбока, сварка и правка готовых балок).

  Размеры изготавливаемой на линии сварной двутавровой балки:

  • Ширина полки: 200-800 мм
  • Толщина полки: 8-40 мм
  • Высота ребра: 300-1800 мм
  • Толщина ребра: 6-30 мм
  • Длина балки: 6000-15000 мм
• Техническая спецификация

  1. Участок резки

  Параметры машины:

  • Ширина трака обработки: 4000 мм (по требованию заказчика)
  • Длина трака обработки: 15000 мм (по требованию заказчика)
  • Максимальная ширина резки: 3300 мм
  • Минимальная ширина резки: 80 мм
  • Максимальная длина резки: 12500 мм
  • Толщина резки: 8-100 мм (при 4 работающих резаках), 8-50 мм (при 5 работающих резаках)
  • Количество резаков:
  • 9 продольных, кол-во устанавливается по требованию заказчика,
  • 2 поперечных, кол-во устанавливается по требованию заказчика.
  • Скорость резки: 100-1000 мм/мин (регулируемая)
  • Скорость быстрого возвращения: 6000 мм/мин
  • Источник: кислород, ацетилен или пропан

  2. Комбинированный участок

  Параметры машины:

  1. Тип сварки: автоматическая дуговая сварка.
  2. Тип позиционирования: регулировочный винт.
  3. Тип контроля скорости: инвертер переменного тока.
  4. Угол сварки: 45 градусов (регулируется).
  5. Линейная скорость: 400-1000 мм/мин.
  6. Сила тока сварочного аппарата: 150-1250 А.
  7. Сеть: 380 В, 3 фазы.
  8. Общая мощность: 150 кВт.
  9. Габариты помещения под установку: 30000х3000х3000 мм
  10. Габариты машины: 11800 мм х 2130 мм х 2300 мм
  11. Масса: около 23000 кг
• Комплектация

  1. Участок резки

  Комплект поставки:

  1. Рама: главная балка, главная рама, дополнительные рамы, трубопроводы, горизонтальные полозья, редуктор.
  2. Трак: главный трак, дополнительный трак, полки.
  3. Режущее устройство: продольные резаки, поперечные резаки, зажимы.
  4. Электрическая система: программируемый логический контроллер, панель управления, мотор и принадлежности.
  5. Газовая резка: шланги, катушки, магистраль, шина и т.д.

  Комплект стандартных запасных частей:

  1. Форсунка, 4 шт
  2. Игла, 2 шт
  3. Реле 24 В, 3 шт
  4. Шестерня поперечного механизма перемещения, 1 шт
  5. Ширина продольного механизма перемещения, 2 шт
  6. Кнопка, 2 шт
  7. Конечный выключатель, 2 шт.

  2. Комбинированный участок

  Комплект поставки:

  1. Рама.
  2. Электрическая система.
  3. Сборочное устройство.
  4. Удерживающее устройство №1.
  5. Выходной конвейер (включает удерживающее устройство №2).
  6. Гидравлическая система.
  7. Подъемное устройство.
  8. Устройство подачи сварочной проволоки.
  9. Рабочая платформа.
  10. Лестница.
  11. Сварочный аппарат.
  12. Устройство рециркуляции флюса.

  Стандартные запасные части:

  1. Реле, 2 шт.
  2. Конечный выключатель, 2 шт.
  3. Гидравлические уплотнительные кольца: 5 шт.
  4. Кнопка: 2 шт.
  5. Сварочные форсунки: 2 шт.
  6. Гидравлические клапана: 2 шт.
• Техническая документация

  Документация к участку резки:

  1. Инструкция по эксплуатации
  2. Электрическая схема
  3. Сертификаты
  4. Спецификация
  5. Чертеж для заказчика

  Документация к комбинированному участку:

  1. Инструкция по эксплуатации.
  2. Чертеж установки оборудования.
  3. Электрическая схема.
  4. Спецификация.
  5. Сертификат.
• Фото/видео

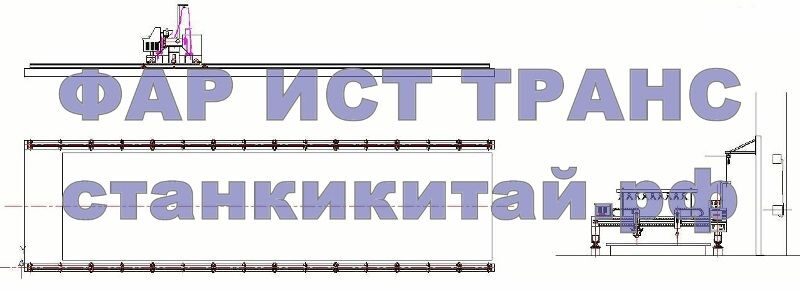

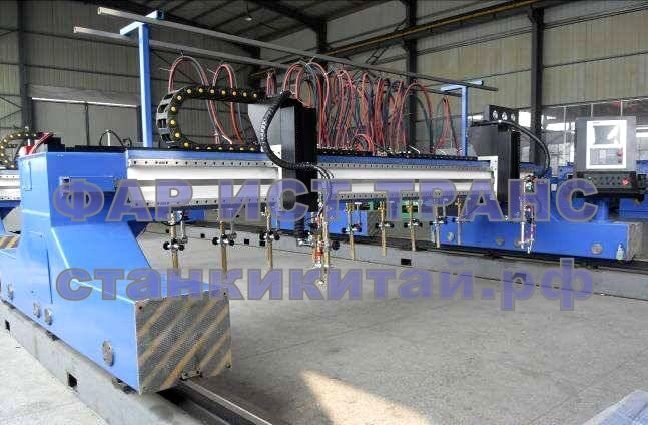

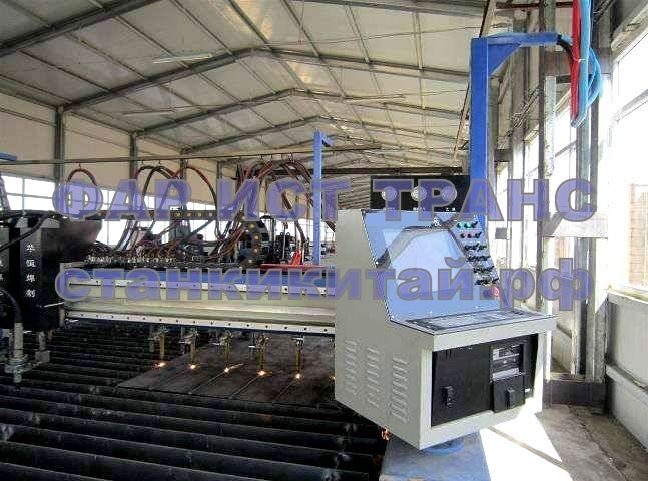

  1. Участок резки





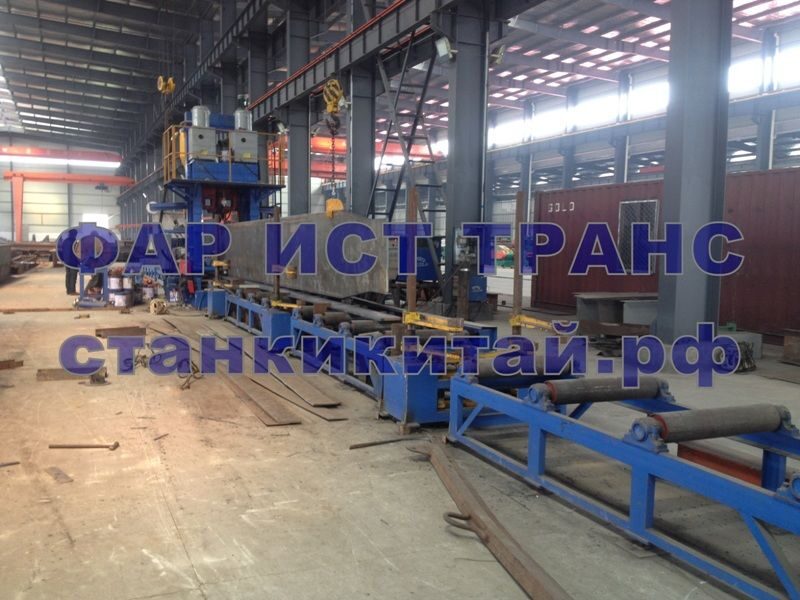

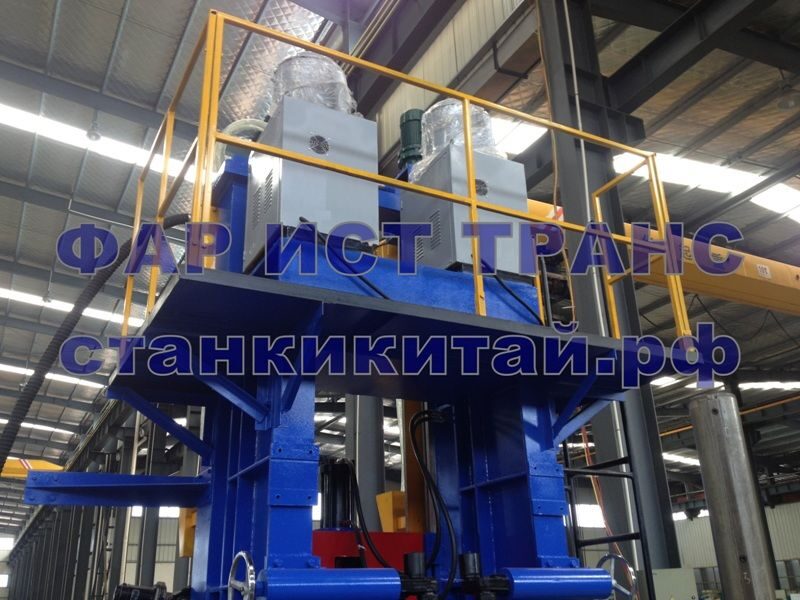

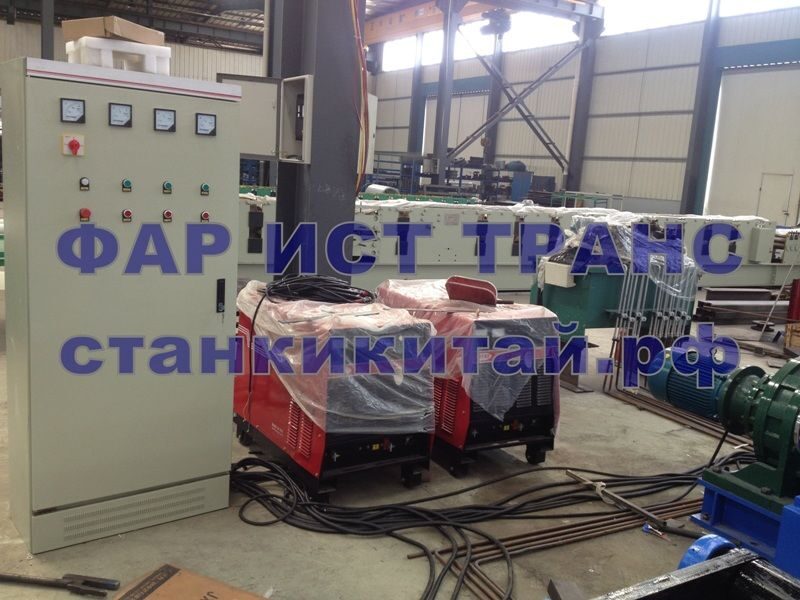

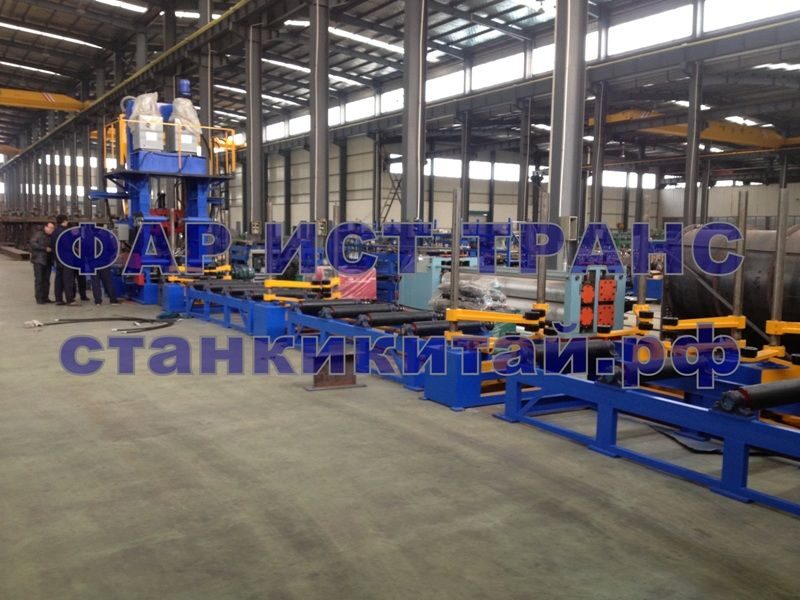

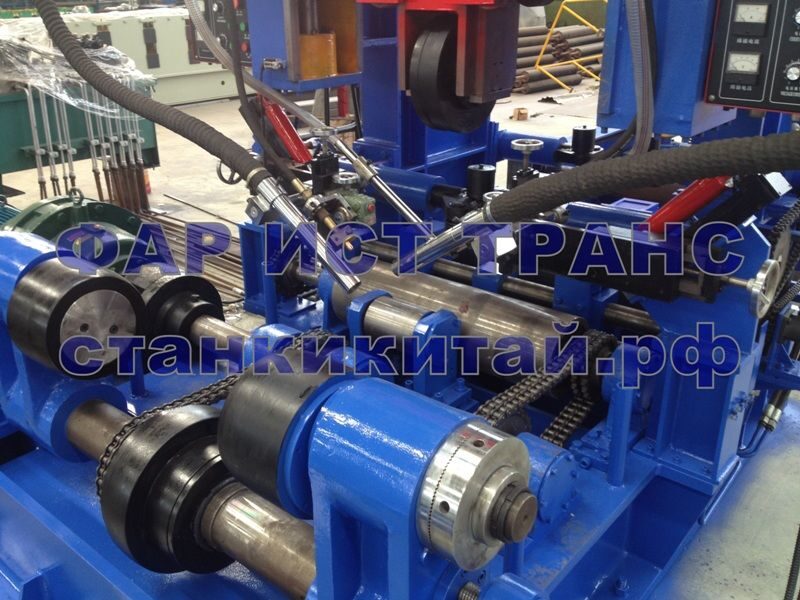

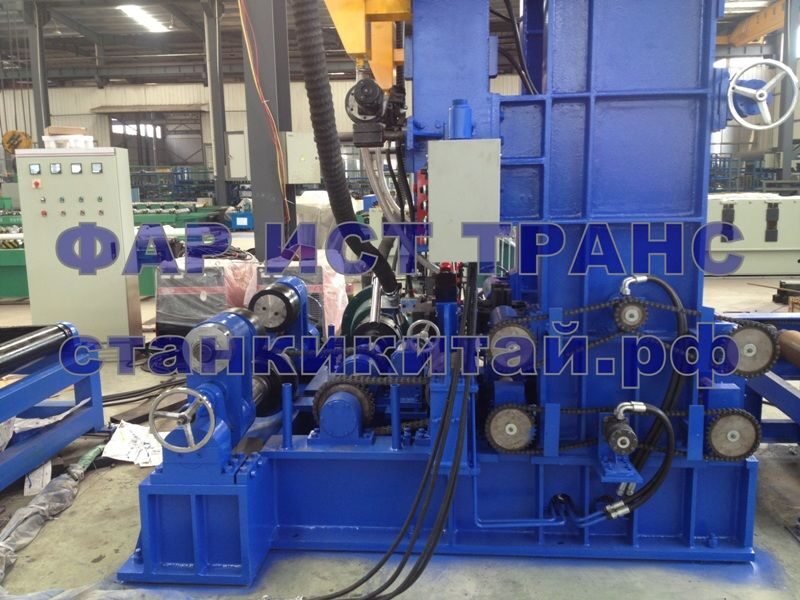

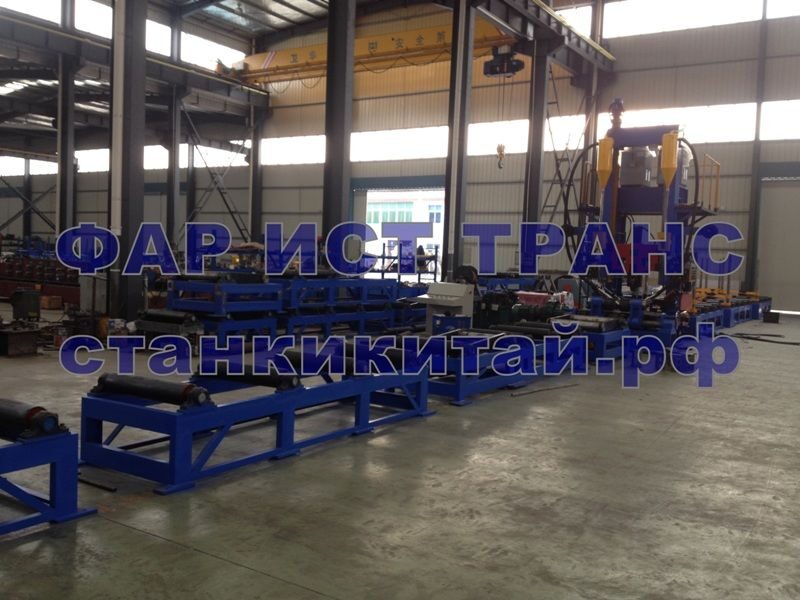

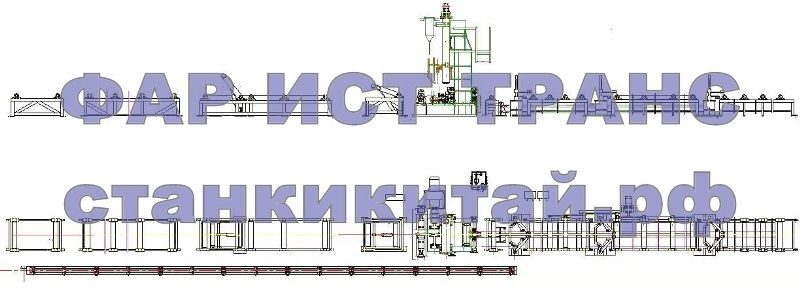

  2. Комбинированный участок





  Сертификат завода-изготовителя
