Фрезерно-гравировальный станок с ЧПУ FET-TP2021

• Технология производства

  Механическая часть станка представлена такими элементами, как фреза,шпиндель, портал и двигатели. Ключевым элементом является фреза, цель которой – непосредственная механическая обработка материала. Сама фреза закреплена в цанге – своеобразном зажиме, в котором можно зафиксировать цилиндрический хвостовик фрезы. Цанга вместе с фрезой устанавливается вшпиндель– устройство, обеспечивающее фрезе вращение. Сам по себе шпиндель вместе с фрезой установлен на портале – подвижной балке, которая позволяет шпинделю и фрезе перемещаться в трех осях над материалом, закрепленном на рабочем столе. За перемещение самой балки, а также шпинделя по балке отвечают 3 микрошаговых двигателя (каждый отвечает за свою ось), которые уже в свою очередь контролируются ЧПУ.

• Техническая спецификация

  Модель	FET-TP2021
  Станина	Стальная цельносварная
  Направляющий рельс	X,Y,Z-оси:прямолинейные направляющие рельсы
  Рабочая область по осям X,Y,Z	1800x2500x200 мм
  Точность обработки	<0.01 мм
  Точность перемещения по осям X,Y,Z	±0.05 мм
  Трансмиссия по осям X,Y	Зубчатая рейка
  Макс. потребляемая мощность	6,5 кВт
  Макс. скорость	0-45000 мм/мин
  Макс. рабочая скорость	0-25000 мм/мин
  Мощность шпинделя	3 кВт, водяное охлаждение
  Бак с водой/водяной насос	есть
  Скорость шпинделя	0-24000 об/мин
  Диаметр режущего инструмента	Φ3.175/4/6/8/12.7
  Рабочий стол	Алюминиевый рабочий стол с Т-образным пазом
  Напряжение	AC 220В/380 В 50 Гц 1 ф
  Привод	Шаговый двигатель
  Система управления	EnglishNC-studio
  ПО	English Ucancam,    Type3,    Artcam
  Интерфейс	USB
  Объем флэш-памяти	128 Мб
  Цанга	ER32
  Условия эксплуатации	Температура: 0℃～45℃ Влажность: 30% -75%
  Габариты в упаковке	323x230x183 см
  Вес брутто	1250 кг

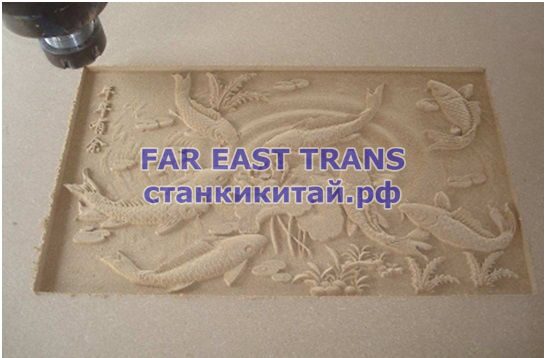

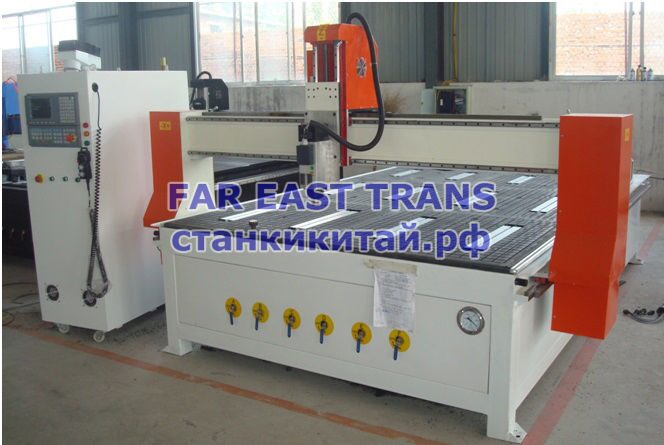

• Фото/видео
