Линия для производства ламинированной баннерной ткани



	Линия для производства ламинированной баннерной ткани способна производить 400-500 кг готовой продукции в час. Баннерная ткань – это виниловое полотно, состоящее из армированной сетки из нитей полиэстера со статичными ячейками. С обеих сторон на нее нанесён слой пластифицированного поливинилхлорида (ПВХ). Ширина производимого материала составляет 3020 мм.
	Узнать актуальные цены с учетом доставки по России и оставить заказ на поставку вы можете, заполнив заявку на нашем сайте.

• Описание

  Баннерная ткань – это виниловое полотно, состоящее из армированной сетки из нитей полиэстера со статичными ячейками. С обеих сторон на нее нанесён слой пластифицированного поливинилхлорида (ПВХ).
  Дополнительно слой ПВХ лакируется с одной или двух сторон. Этот лак обладает защитными свойствами и необходим для стабильной передачи цвета. Чаще используется баннерная ткань с матовым лаковым покрытием. Матовая поверхность баннерной ткани позволяет избежать бликов и отсветов на плакате.

• Техническая спецификация
  • Материал: ПВХ пластик и нейлоновая ткань
  • Ширина материала: 3020 мм
  • Производительность: 400-500 кг/ч
  • Рабочее напряжение: 380 В, 50 Гц
  • Количество работников: 2-3 человека
  • Вес: 28 тонн



  Технические характеристики основных частей линии:



   Автозагрузчик

  1. Мощность мотора: 1,5 кВт
  2. Макс. Статическое давление: 9800 Па
  3. Производительность: 300 кг
  4. Объём приемного бункера: 10 л



  Подсушивающий бункер

  1. Материал: Нержавеющая сталь
  2. Мощность мотора вентилятора: 0,25 кВт
  3. Загрузочная емкость: 200 кг
  4. Мощность нагревателя: 12 кВт

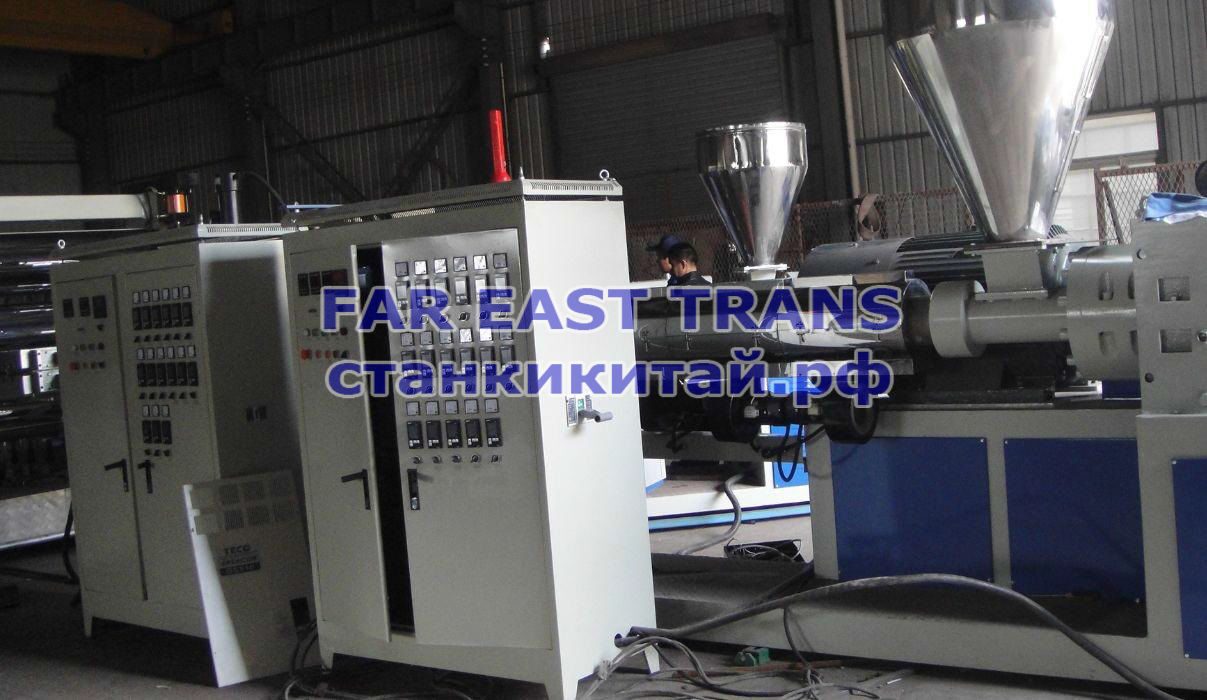

  Одношнековый экструдер

  1. Диаметр шнека: Ф 120 мм
  2. Соотношение длины к диаметру шнека: 28:1
  3. Неровность поверхности краев шнека: 0,4 μm
  4. Неровность поверхности вала: 0,8 μm
  5. Метод нагрева: Литой алюминиевый нагреватель с 7 группами
  6. Мощность нагревателя: 8 кВт x5
  7. Метод охлаждения: Кулер
  8. Мощность кулера: 0,55 кВт x5
  9. Мощность мотора: 90 кВт



  Экструзионная головка

  1. Ширина мундштука экструзионной головки: 3180 мм
  2. Регулируемый уровень толщины: 0,2-0,8 мм
  3. Материал Т-образной экструзионной головки: Высококачественная легированная сталь
  4. Облицовка: Зеркальная хромированная поверхность
  5. Нагревательная мощность: 5,5 кВт в каждом из 12 участков посредством нагревательных трубок

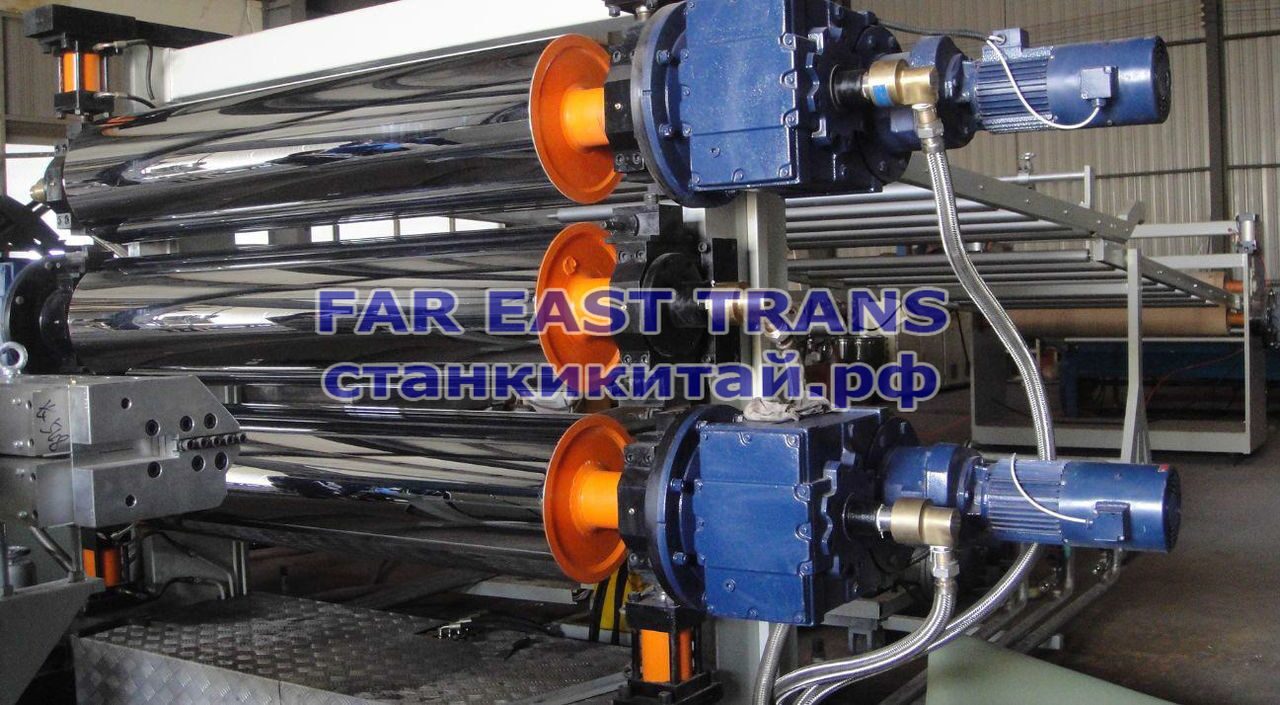

  Трехвалковый каландар

  1. Тип ввода/вывода: Вертикальный (ввод снизу, вывод сверху)
  2. Размер валов: Ф450x3180 мм
  3. Облицовка валов: Хромированы, жесткость ≤0,025 μm
  4. Трансмиссия: Независимая коробка передач, мотор мощностью 5,5 кВт
  5. ABB инвертер для частотных преобразований с синхронным регулятором скорости
  6. Механизм регулирования расстояния между валами (мотор для подъема и спуска),
  7. Точная регулировка зазора: червячный винт и червячная передача
  8. Подшипники: NSK (Япония)
  9. Клапан: Пневматический электромагнитный клапан
  10. Каркас из твердой и прочной стали

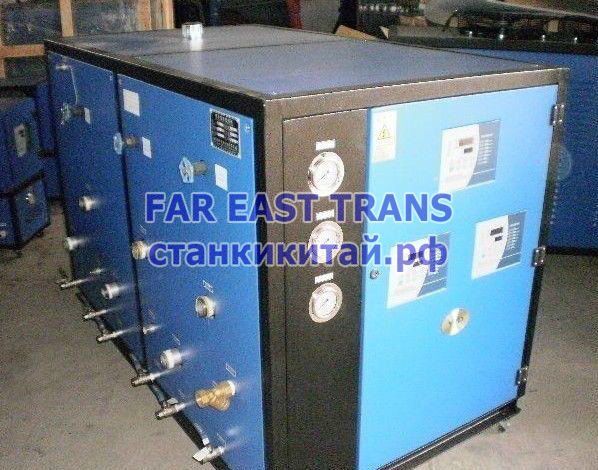

   Регулятор температуры валов

  1. Охлаждающее вещество: вода
  2. Диапазон температуры: От комнатной до 950С.
  3. Область охлаждения: 5 м2
  4. Погрешность температуры: ≤±10С.
  5. Температура нагревания и охлаждения регулируется с помощью электро-магнитного клапана
  6. Мощность нагревания: 15 кВт x3
  7. Мощность насоса: 3 кВт x3

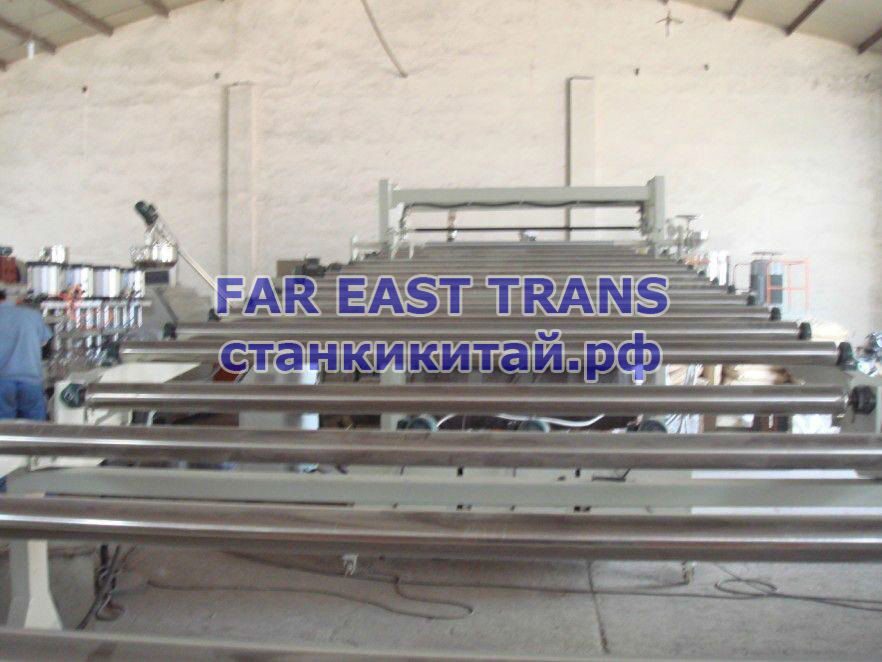

  Планка для охлаждения

  1. Диаметр охлаждающего валика: 70 мм
  2. Материал валиков: Сплав на основе алюминия, обогащённый кислородом
  3. Количество охлаждающих валиков: 10 шт
  4. Длина охлаждающего валика: 3180 мм
  5. Бак из нержавеющий стали для антистатической обработки
  6. Триммер для обрезки боковой кромки
  7. Устройство для обрезки: Ножи
  8. Функция: Ножи обрезают материал до установленной ширины

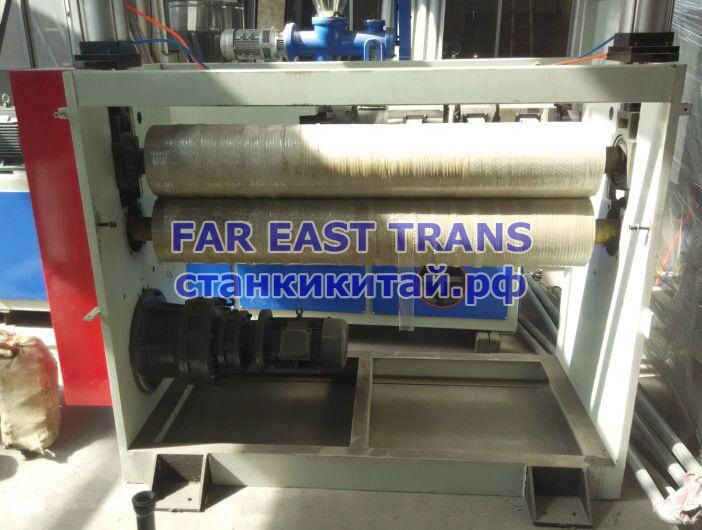

  Устройство отвода из экструдера (отбор плёнки с экструдера на приёмные вальцы)

  1. Размер отводящих вальцов: Ф250x3180 мм
  2. Верхние вальцы приводятся в действие цилиндром с рабочим давление 5-6 кгс/с м2
  3. Трансмиссия с ABB инвертером , мощность: 5 кВт
  4. Скорость может совпадать со скоростью трехвалкового каландара а может отличаться.
  5. Скорос ть: 0,3-8 м/мин

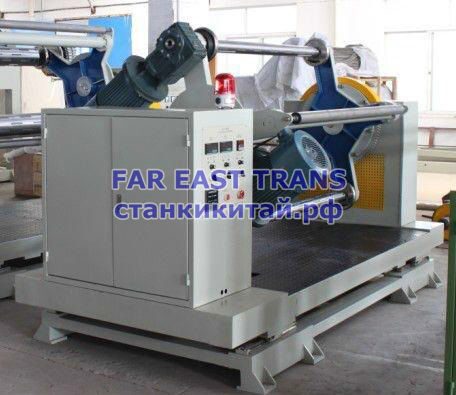

  Двусторонний станок для намотки

  1. Крутящий момент мотора: 10 Н
  2. Длина транзитного вала: 3180 мм
  3. Макс. Диметр натяжного ролика: 450 мм
  4. Межвитковая емкость: 120 кг/рулон
  5. Мощность мотора для автоматического переворачивания: 3 кВт
  6. Зазор между двумя концами станка для намотки: ± 1 мм
  7. Размер пневматического вала: 74x3180 мм
  8. Счётчик: цельный



  Электронная система управления



  1. Замыкатели: SCHNEIDER, Франция
  2. Инверторы: ABB
  3. Температурный регулятор: RKC
  4. Воздушный переключатель: SCHNEIDER, Франция
  5. Коробка передач для трехвалкового пресса: Трехступенчатая, от немецкого производителя
