Линия для производства полипропиленовых труб диаметром 16-63мм, FET-CM5049

• Описание
  • В качестве сырья используется гранулы полипропилена
  • Производительность линии: 80-100 кг/час
  • Потребление охлаждающей жидкости: ≤20° ≥0,3 мПа 6 л/мин
  • Энергопотребление: 150 кВт (Реальное потребление – 80%)
  • Полная длина линии: 30 м
  • Потребление сжатого воздуха: 0,3 м3/мин  > 0,5 мПа

  Процесс производства, возможно, разделить на следующие этапы: загрузка сырья в экструдер, с помощью кольцевых нагревателей и вращающего гранулы шнека они плавятся и далее переходят в формовочную голову, формовочная голова благодаря внутреннему высокому давлению формирует из расплавленного полимера форму будущего изделия, например, трубы с определенным внешним диаметром. Далее изделие (сформированная труба) подается в зону вакуумной калибровки, где происходит калибрование диаметра трубы с использованием вакуума и стадия охлаждения. Затем труба нарезается на определенную длину.

• Техническая спецификация

  Автоматическая система подачи сырья:

  • Тип подачи – вакуумный
  • Пропускная способность – 260 кг/час
  • Подъем материала – 4 м
  • Емкость бункера – 10 л
  • Мощность двигателя – 0,75 кВт

  Сушильная установка:

  • Объем установки – 50 л
  • Мощность нагрева – 4,5 кВт
  • Мощность вентилятора – 157 Ватт

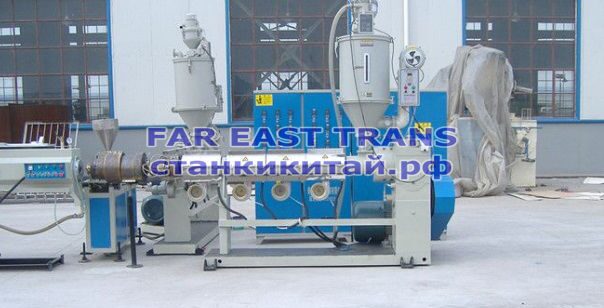

  Одношнековый экструдер «A» для изготовления полипропиленового слоя:

  Характеристики экструдера:

  • Диаметр – 65 мм
  • Л: Д – 30:1
  • Поверхностная обработка – азотирование, шлифование
  • Частота вращения – 10-90 об/мин

  Характеристики рабочего цилиндра:

  • Внутренняя обработка поверхности – азотирование, шлифование
  • Зоны контроля нагрева – 4 зоны
  • Тип нагрева – керамические нагревательные кольца
  • Система охлаждения – охлаждающий вентилятор
  • Мощность вентилятора – 0,18 кВт*3

  Характеристики редуктора:

  • Тип обработки поверхности – закаливание
  • Система смазки – смазка под давлением
  • Характеристики приводного электродвигателя:
  • Тип – двигатель переменного тока
  • Мощность – 37 кВт
  • Частота вращения – 1480 об/мин

  Одношнековый экструдер «В» для изготовления стекловолоконного слоя:

   Характеристики экструдера:

  • Диаметр – 65 мм
  • Л: Д – 30:1
  • Поверхностная обработка – азотирование, шлифование
  • Частота вращения – 10-90 об/мин

  Характеристики рабочего цилиндра:

  • Внутренняя обработка поверхности – азотирование, шлифование
  • Зоны контроля нагрева – 3 зоны
  • Тип нагрева – керамические нагревательные кольца
  • Тепловая мощность – 3,3 кВт*3
  • Система охлаждения – охлаждающий вентилятор
  • Мощность вентилятора – 0,6 кВт*3

  Характеристики редуктора:

  • Тип обработки поверхности – закаливание
  • Система смазки – смазка под давлением

  Характеристики приводного электродвигателя:

  • Тип – двигатель переменного тока
  • Мощность – 30 кВт
  • Частота вращения – 1480 об/мин

  Одношнековый экструдер «С» для маркировки:

  Характеристики экструдера:

  • Диаметр – 25 мм
  • Л: Д – 25:1
  • Поверхностная обработка – азотирование, шлифование
  • Частота вращения – 5-40 об/мин

  Характеристики рабочего цилиндра:

  • Внутренняя обработка поверхности – азотирование, шлифование
  • Зоны контроля нагрева – 3 зоны
  • Тип нагрева – нагревательные кольца из нержавеющей стали
  • Тепловая мощность – 1 кВт*3

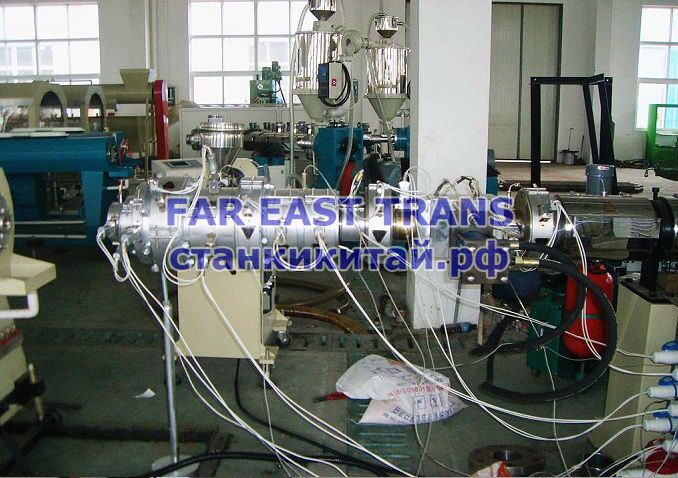

  Формовщик:

  • Зоны контроля нагрева – 3 зоны
  • Мощность нагрева – 8 кВт
  • Структура – охлаждение посредством циркуляции воды

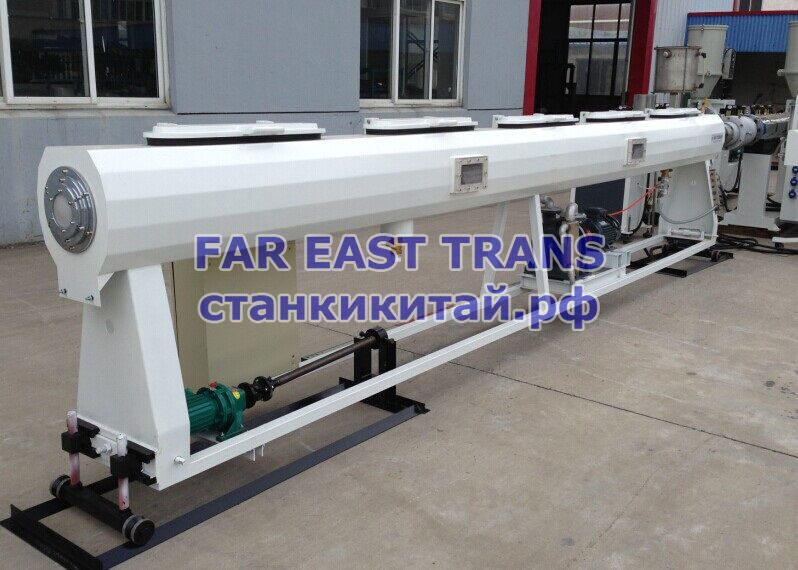

  Вакуумная калибровочная емкость:

  • Мощность вакуумного насоса – 2,2 кВт*2
  • Мощность водяного насоса – 3 кВт*2
  • Материал бака – нержавеющая сталь
  • Осевое движение винта – 600 мм
  • Высота центра – 1000 +-50 мм

  Охлаждающая емкость:

  • Материал емкости – нержавеющая сталь
  • Мощность водяного насоса – 3 кВт*1
  • Высота центра - 1000 +-50 мм

  Устройство для отвода изделия из экструдера

  • Тип устройства – двух-гусеничное
  • Метод захвата – пневматическое
  • Длина «гусеницы» - 1,5 м
  • Скорость работы – 1-5 м/мин
  • Мощность двигателя – 3 кВт
  • Частота вращения – 1500 об/мин

  Резак:

  • Тип – резак с планетарной передачей
  • Наружный диаметр резьбы – 16-63 мм
  • Точность резки - ≤5 мм
  • Мощность двигателя – 1,1 кВт

  Приемник:

  Длина – 6000 мм
