Линия для производства полипропиленовых труб FET-CM5040



Линия FET-CM5040 предназначена для производства полипропиленовых труб, диаметром от 20 мм до 30 мм. Производительность линии составляет 80-100 кг/час, скорость производства 0,5- 8 м/мин. В качестве сырья для производства используются гранулы полипропилена. Линия включает в себя 5 машин: одношнековый экструдер с устройством автозагрузки, формовщик, вакуумная калибровочная емкость, машина для отвода изделия из экструдера и резак, однодисковая намоточная машина.

Узнать актуальные цены с учетом доставки по России и оставить заказ на поставку вы можете, заполнив заявку на нашем сайте.

• Описание
  • В качестве сырья используется гранулы полипропилена
  • Производительность линии: 80-100 кг/час
  • Скорость производства: 0,5 – 8 м/мин
  • Энергопотребление: 60 кВт ( Реальное потребление – 80%)
  • Общий вес линии: 5 т
  • Максимальное количество рабочих: 2 человека (1 рабочий, 1 электрик)

  В качестве сырья используется гранулы полипропилена.

  Процесс производства, возможно, разделить на следующие этапы: загрузка сырья в экструдер, с помощью кольцевых нагревателей и вращающего гранулы шнека они плавятся и далее переходят в формовочную голову, формовочная голова благодаря внутреннему высокому давлению формирует из расплавленного полимера форму будущего изделия, например, трубы с определенным внешним диаметром. Далее изделие (сформированная труба) подается в зону вакуумной калибровки, где происходит калибрование диаметра трубы с использованием вакуума и стадия охлаждения. Затем труба нарезается на определенную длину и наматывается на однодисковую намоточную машину.

• Техническая спецификация

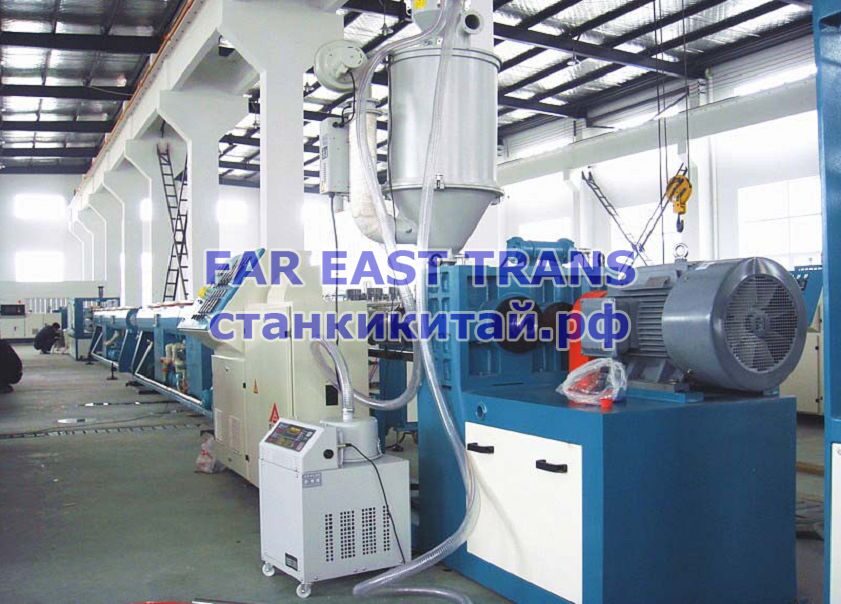

  1. Одношнековый экструдер с устройством автозагрузки FET-CM5040/1 :



  • Производительность: 70-80 кг/ч
  • Мощность: 22 кВт
  • Высота центра: 1000 мм
  • Материал: 38 CrMoAIA покрытие нитридом кремния
  • Толщина покрытия: 0.5~0.7 мм
  • Поверхностная твердость: 800 ~ 900HV
  • Диаметр шнека: 50 мм
  • Соотношение длин:  30:1
  • Длина шнека: 1500 мм
  • Кол-во шнеков: 1 шт.
  • Скорость вращения: 50-80 об/мин
  • Кол-во зон нагрева: 4 шт.
  • Мощность нагрева: 8 кВт
  • Мощность охлаждения: 0,18 кВт* 4 шт.
  • Панель управления: цифровой дисплей.

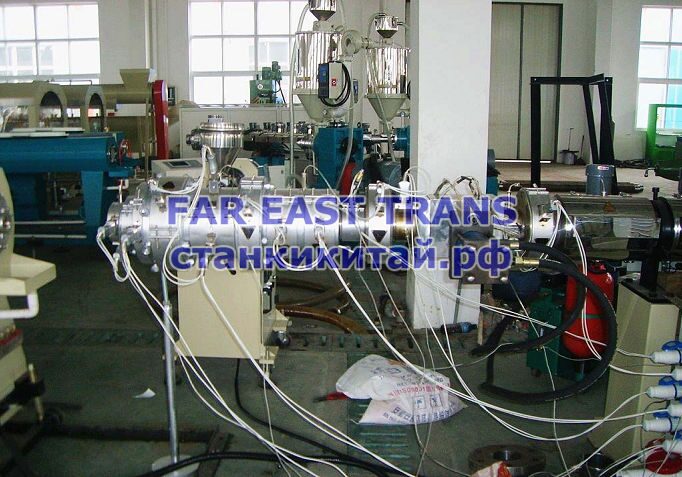

  2. Формовщик FET-CM5040/2:



  • Диаметр труб: 20-30 мм
  • Зоны нагрева: 3 шт.
  • Мощность нагрева: 15 кВт
  • Диаметр рукава: 20, 25, 30 мм
  • Нанесение хроматных покрытий на поверхность трубопровода
  • Основные части сделаны из легированной стали высокого качества

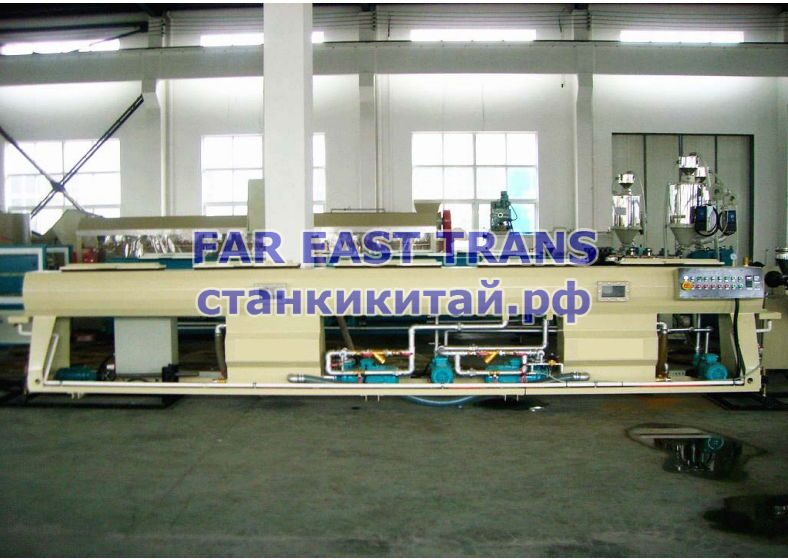

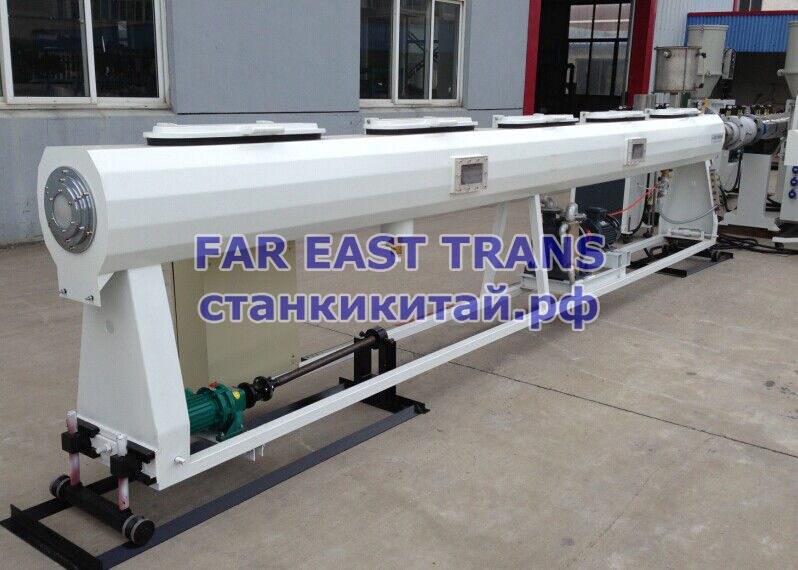

  3.  Вакуумная калибровочная емкость FET-CM5040/3:



  • Диапазон калибрования: 20-30 мм
  • Высота центра: 1000 мм
  • Длина вакуумной емкости: 4000 мм
  • Мощность вакуумного насоса: 2,2 кВт
  • Мощность водяного насоса: 3 кВт
  • Метод охлаждения: распыление
  • Мощность двигателя: 0,75 кВт
  • Резиновые паллеты: 20, 25, 30
  • Положение машины регулируется в трех плоскостях

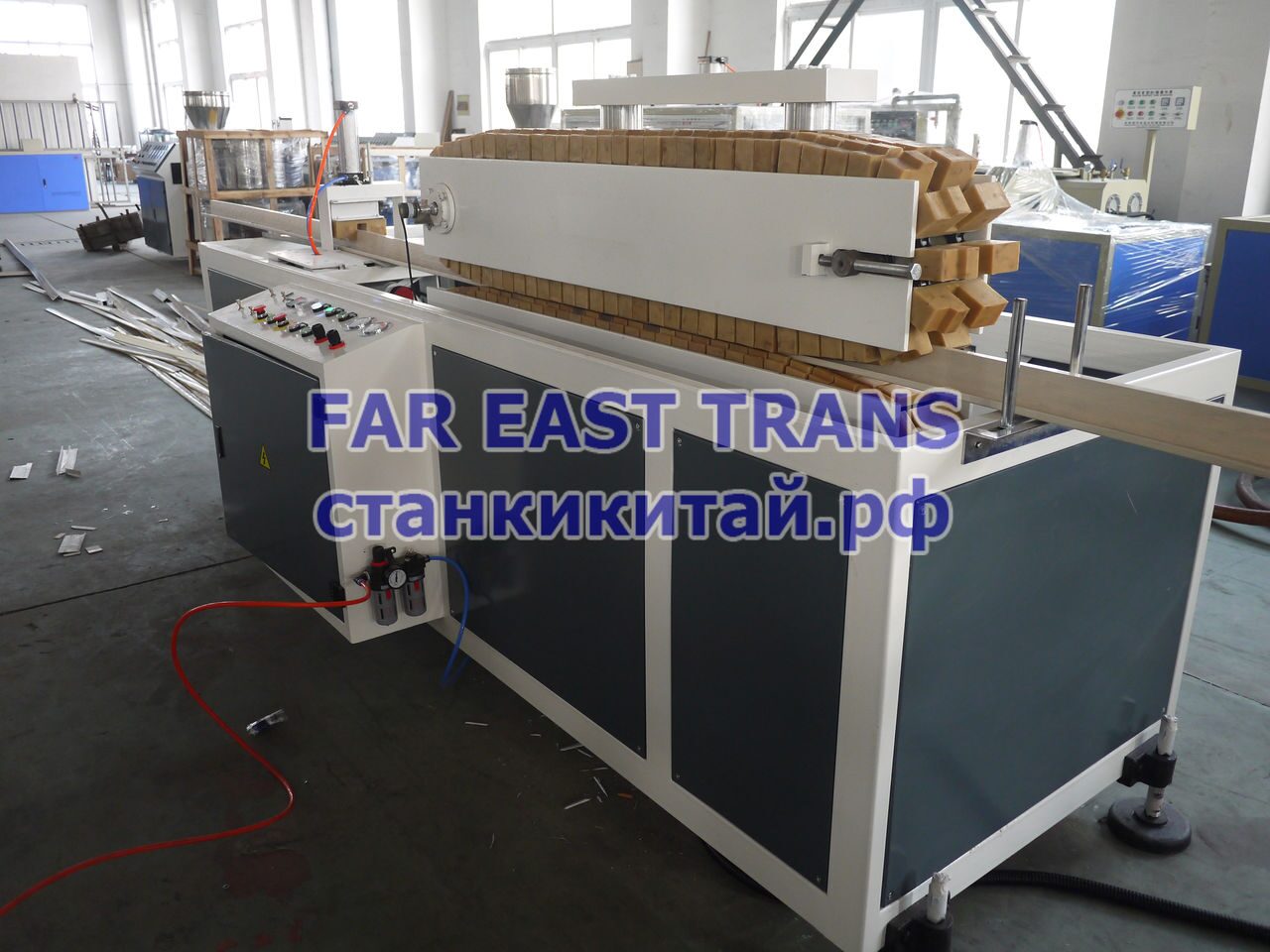

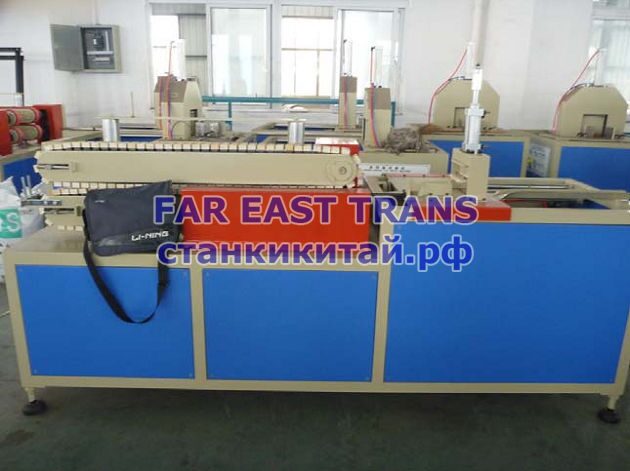

  4. Машина для отвода изделия из экструдера и резак ( два в одном) FET-CM5040/4:



  • Диапазон калибровки: 20-30 мм
  • Высота центра: 1000±50 мм
  • Эффективная длина: 1200 мм
  • Скорость работы: 0,5-10 м/мин
  • Мощность двигателя: 2,2 кВт
  • Метод захвата: пневматический
  • Скорость работы – настраиваемая

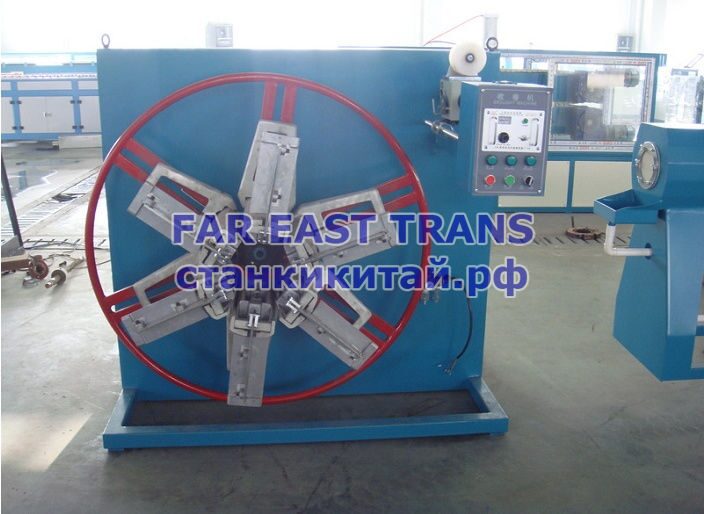

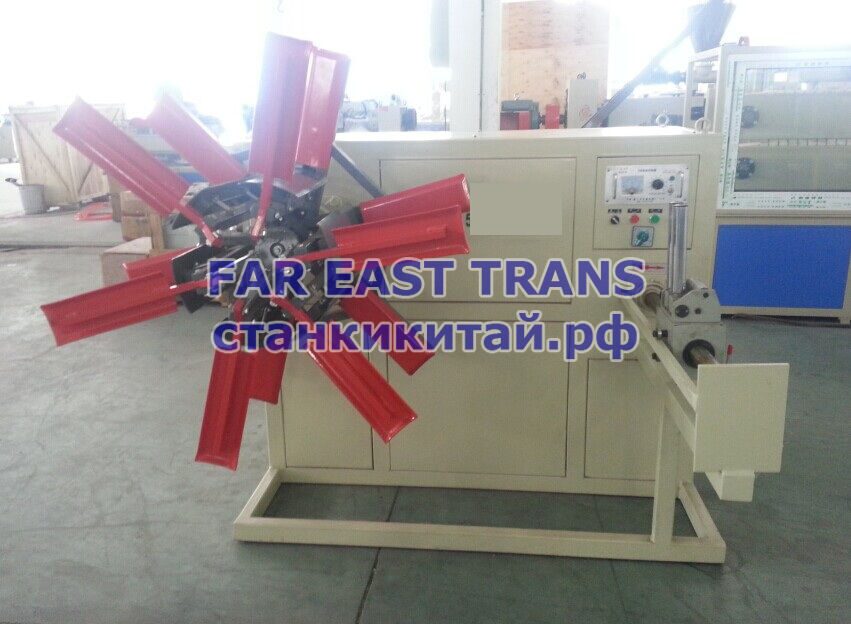

  5. Однодисковая намоточная машина FET-CM5040/5:



  Перечень запасных частей

  №	Наименование	Кол-во
  1	Инструменты для извлечения шнека	1 набор
  2	Жаропрочная заглушка	3 шт.
  3	Выключатель нагревателя	2 шт.
  4	Кнопка «Старт»	2 шт.
  5	Кнопка «Стоп»	2 шт.
  6	Кнопка «Аварийный стоп»	1 шт.
  7	Свеча накаливания	3 шт.
  8	Шнек	1 шт.
  9	Инструкция по использованию	1 шт.
