Линия для производства профнастила FET - С-10



	Полуавтоматическая линия для производства профнастила FET - С-10 производит 10-15 метров готовой продукции в минуту. Она состоит из следующих элементов: ручной разматыватель, профилегибочная машина, оборудованная режущим устройством а также ПЛК-контроллером,  разгрузочный стол. В качестве сырья используется оцинкованная сталь, цветовое покрытие PPGI / HDJI.
	Узнать актуальные цены с учетом доставки по России и оставить заказ на поставку вы можете, заполнив заявку на нашем сайте.

• Комплектация линии

  Полуавтоматическая линия для производства профнастила состоит из следующих элементов: ручной разматыватель, профилегибочная машина, оборудованная режущим устройством а также ПЛК-контроллером,  разгрузочный стол. Разматыватель необходим для размотки катушки оцинкованной стали, после чего лист подается в профилегибочную машину, которая формует лист и автоматически отрезает. С помощью панели управления регулируются длина и количество листов. Машина автоматически отрезает лист определенной длины и останавливается, когда будет изготовлено установленное количество листов. После резки листы поступают на разгрузочный стол.

  В качестве сырья используется оцинкованная сталь, цветовое покрытие PPGI / HDJI

  • Толщина листа: 0.3 - 0.8 мм
  • Ширина катушки: 1250 мм
  • Ширина листа: 1000 мм

  Процесс производства можно разделить на следующие этапы:

  1. Размотка
  2. Подача
  3. Профилирование
  4. Резка
  5. Сборка

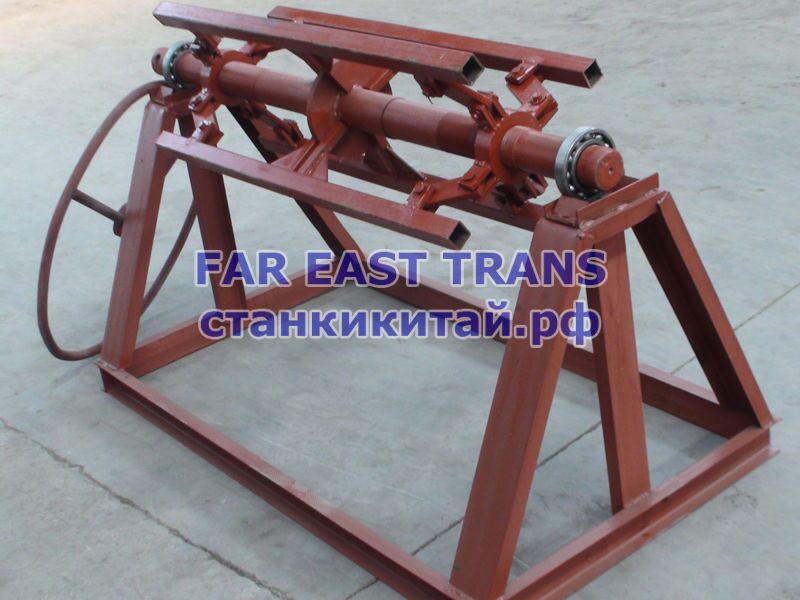

  1. Ручной разматыватель

  • внутренний диаметр катушки:  450 – 550 мм
  • ширина катушки:  500 мм

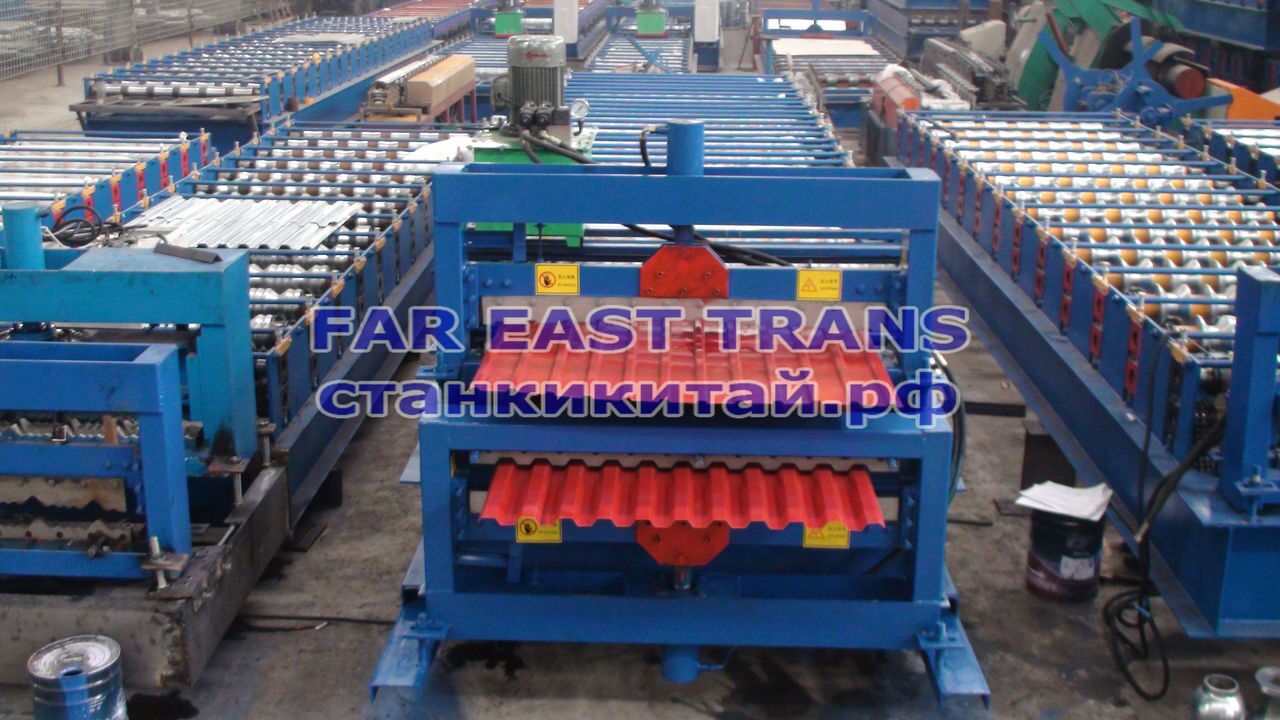

  2. Профилегибочная машина

  • материал вала: №45 сталь, наружный диаметр: 80 мм
  • материал роликов: №45 сталь
  • количество роликов:  13
  • скорость профилирования:  10-13 м/мин
  • мощность главного двигателя: 4 кВт
  • напряжение: 380В, 50Гц, 3-фазный

  3. Гидравлическое режущее устройство

  • мощность двигателя: 3 кВт
  • мощность режущего пресса: 20 т

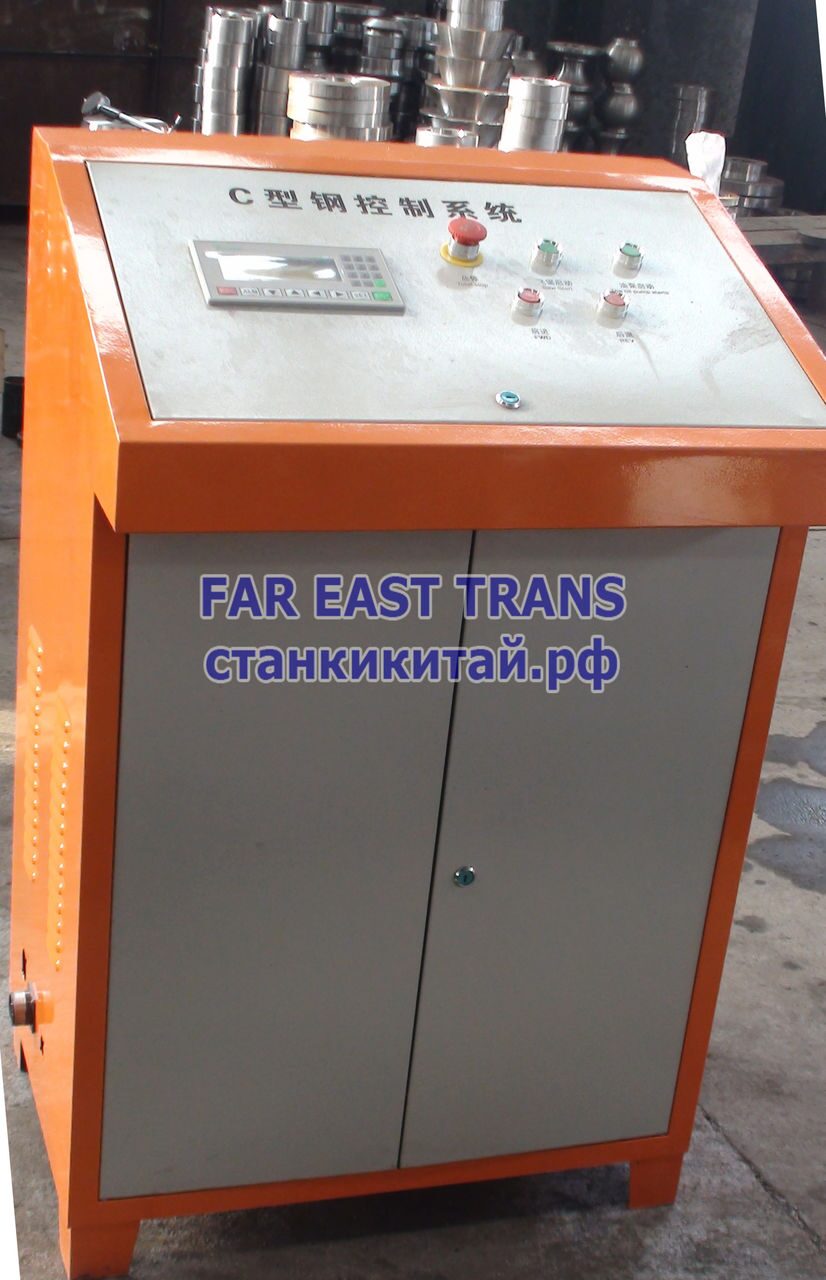

  4. Панель управления

  • экран: 3.2 дюйма текстовый экран
  • бренд ПЛК: Taida
  • автоматическое измерение длины листа
  • автоматическая установка количества

  5. Разгрузочный стол



• Техническая спецификация

  Размеры линии	7100х1250х1600 мм
  Вес	3,5 т
  Материал роликов	Сталь № 45 с хромированной поверхностью
  Вал	80 мм Ø
  Мощность общая	7 кВт
  Гидравлическое давление	10-12 МПа
  Источник питания	380 В 50 Гц 3 фазный
  Материал	Оцинкованная сталь
  Ширина загрузки	1250 мм
  Эффективная ширина	1000 мм
  Толщина листа	0.3--0.8 мм
  Производительность	10-15 м/мин
  Система управления	ПЛК-контроллер
  Составные части:	Разгрузочный стол - 1 комплект Профилегибочная машина - 1 комплект Гидравлическая станция - 1 комплект Компьютерный блок управления - 1 комплект Ручной разматыватель - 1 комплект
