Линия по переработке PE и PP пленки (1 000 кг/ч)

• Описание

  Представленная линия по переработке PE и PP пленки предназначена для переработки использованного полимерного сырья, а именно б/у полиэтиленовой пленки и других полимерных отходов предприятий. Линия полного цикла состоит из двух основных технологических участков:

  1. Измельчающий участок по переработке PP/PE (ПП/ПЭ) пленки - получаемый продукт PP/PE хлопья;

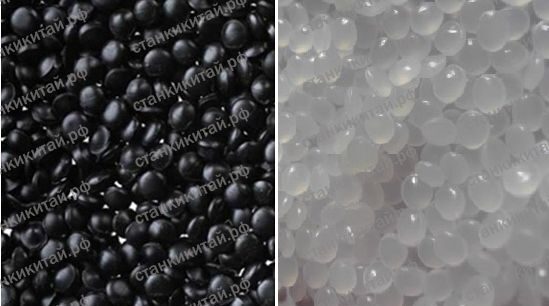

  2. Экструзионный участок (переработка PP/PE хлопьев)  - получаемый продукт гранулы полиэтилена.

  Таким образом, конченым результатом работы линии является получение гранулированного полиэтилена, который является сырьём для производства огромного количества различных товаров: бытовых и промышленных плёнок, ёмкостей и канистр, пробок, труб и различных выдувных деталей, химических веществ и жидкостей, и т.д.

  • Производительность линии - 1 000 кг/ч.
  • Производство - Китай.
  • Предоставляется гарантия от производителя.
• Комплектация

   Линия по переработке PP/PE пленки (измельчающий участок)



  Комплектация:

  1. Ленточный конвейер
  2. Дробилка
  3. Ленточный конвейер
  4. Водный измельчитель
  5. Двух шнековая моющая машина
  6. Бак
  7. Высокоскоростное моющее устройство
  8. Бак со шнеками
  9. Сжимающий осушитель
  10. Спиральная труба с воздуходувкой и электрическим нагревом
  11. Емкость с перемешивающим шнеком



  Линия для производства вторичного гранулированного полиэтилена (экструзионный участок)



  Комплектация:

  1. Ленточный конвейер для загрузки с преобразователем (с функцией контроля скорости);
  2. Металлический уловитель;
  3. Уплотнитель;
  4. Экструдер;
  5. Резак;
  6. Центрифуга-осушитель;
  7. Вибросито;
  8. Воздуходувка и емкость для гранул;
  9. Панель управления.
• Общая техническая спецификация

  Линия по переработке PP/PE пленки (измельчающий участок):

  • Размер PE/PP хлопьев: около 40 мм
  • Влажность PE/PP хлопьев:  менее 5%
  • Габариты при установке:  Д 40 м х Ш 6 м х В 4.5 м
  • Линия может быть установлена в форме L
  • Потребляемая мощность:  440 кВт,  3 фазы, 380 В, 50 Гц
  • Потребление воды: около 15 т/ч
  • Все части линии, взаимодействующие с PE/PP хлопьями, выполнены из нержавеющей стали S304
  • Моторы: BEIDE  ( SIEMENS China )
  • Редукторы: KAIBO
  • Температурные контроллеры:  Omron
  • Электрические компоненты: Siemens

  Линия для производства вторичного гранулированного полиэтилена (экструзионный участок):

  • Общая мощность  720 кВт
  • Охлаждающая вода: 14- 30⁰C, 0.25 м³/мин.
  • Габариты при установки:  Д 22 м x Ш 7.5 м x В 5.0 м
  • Кол-во персонала: 3 рабочих
  • Все моторы переменного тока: BEIDE ( SIEMENS China )
  • Моторы постоянного тока: XIMO, China
  • Частотные преобразователи: Fuji
  • Регуляторы постоянного тока: EUROTHERM
  • Температурные контроллеры: Omron
  • Электрические компоненты: Siemens
• Технические характеристики компонентов линии

  Линия по переработке PP/PE пленки (измельчающий участок)

  1. Ленточный конвейер:

  • Мощность привода - 5,5 кВт;
  • Тип привода - цепной;
  • Регулятор скорости - бесступенчатая регулировка до 10 м/мин;
  • Размер ленточного конвейера - 6000 мм (длина) x 1500 мм (ширина).

  2. Дробилка:

  • Приводной двигатель - 90 кВт;
  • Размер открытого приводного отверстия - 1380 x 1890 мм;
  • Площадь - 1180 x 1690 мм;
  • Диаметр ротора - 560 мм;
  • Скорость вращения - 82 об/мин;
  • Зигзагобразный экран, размер отверстий экрана - 100 мм;
  • Частота вращения ножа - 120 об/мин;
  • Количество ножей - 6 шт.;
  • Материал  лезвия - SKD-11;
  • Гидравлический приводной двигатель - 5,5 кВт;
  • Размеры устройства - длина 4500 мм,  ширина 2500 мм, высота 4500 мм

  3. Водный измельчитель:

  • Диаметр вращающихся ножей - 800 мм;
  • Количество вращающихся ножей - 36 шт.;
  • Скорость вращения - 460 об/мин;
  • Количество креплений ножей - 6 шт.;
  • Материал лезвия - SKD-11;
  • Диаметр отверстий в пластине сита - 40 мм
  • Мощность двигателя - 110 кВт;
  • Размеры устройства - длина 1800 мм, ширина 1900 мм, высота 3500 мм.

  * Если вас заинтересовало представленная линия, оставьте запрос на сайте, и наши специалисты предоставят вам полную техническу спецификацию на оборудование, включая остальные компоненты линии: двухшнековое моющее устройство, моющий бак, высокоскоростное моющее устройство, сжимающий осушитель и пр.





  Линия для производства вторичного гранулированного полиэтилена (экструзионный участок)

  1. Металлический уловитель:

  • Мощность двигателя - 4,0 кВт
  • Скорость перемещения - регулируемая до10 м/мин
  • Регулировка скорости - с помощью инвертора
  • Длина ленты - 6 000 мм
  • Ширина ленты - 1 250 мм

  Металлический уловитель предназначен для обнаружения всех металлических частиц, автоматичеки останавливает конвейер по тревоге.

  2. Экструдер

  (одношнековый с двумя зонами вакуумной дегазации и гидравлическим переключателем экрана)

  • Диаметр шнека - 250 мм;
  • Выходная мощность - 1000 кг/ч;
  • Отношение длины к диаметру - 30/1;
  • Скорость в ращения шнека - 10-110 об/ мин;
  • Способ регулировки скорости - регулятором постоянного тока (производитель: Eurotherm)
  • Материал цилиндра шнека - биметаллический (38 CrMoAl основа + покрытие из карбида вольфрама);
  • Охлаждение цилиндра - охлаждённой водой;
  • Тепловая мощность винтового цилиндра - 120 кВт;
  • Количество зон нагревания цилиндра - 15 шт.;
  • Мощность главного двигателя - 315 кВт;
  • Высота осей - 1300 мм;
  • Мощность системы дегазации вакуумного насоса - 5,5 кВт (x2 зоны);
  • Индикаторы - давление  и температура.

        Гидравлический блок питания

  • Двигатель - 5,5 кВт;
  • Рабочее давление - 160 бар;
  • Тепловая мощность - 18 кВт;
  • Диаметр экрана - 400 мм.

  * Если вас заинтересовало представленная линия, оставьте запрос на сайте, и наши специалисты предоставят вам полную техническу спецификацию на оборудование, включая остальные компоненты линии: резак, центрифугу-осушитель, вибросито и пр.



• Запасные части

  Вместе с линией следующие запасные части поставляются бесплатно:

  1. Клиновой ремень для экструдера - 1 комплект
  2. Клиновой ремень для уплотнителя - 1 комплект
  3. Лезвия для уплотнителя - 1 комплект
  4. Нагреватели для цилиндра - 2 шт.
  5. Нагреватели для штампа - 1 комплект
  6. Экранные фильтры - 10 шт.
  7. Регулятор температуры - 2 шт.
  8. Лезвие для резака - 50 шт.
• Технология производства

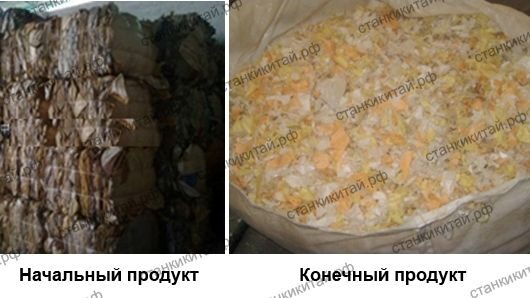

  Линия по переработке PP/PE пленки (измельчающий участок)

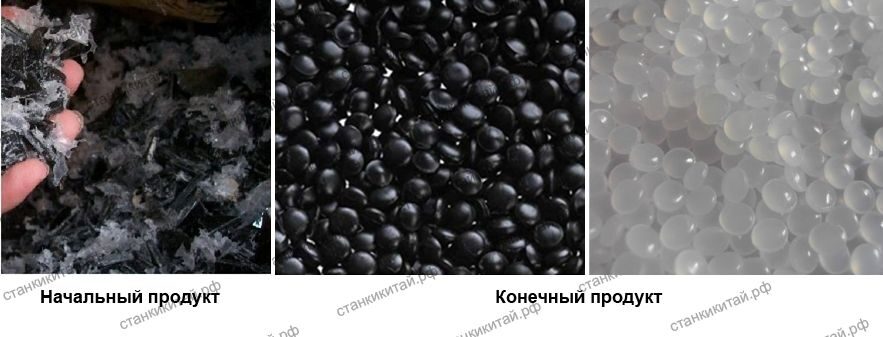

  Линия для производства вторичного гранулированного полиэтилена (экструзионный участок)



• Фото/видео

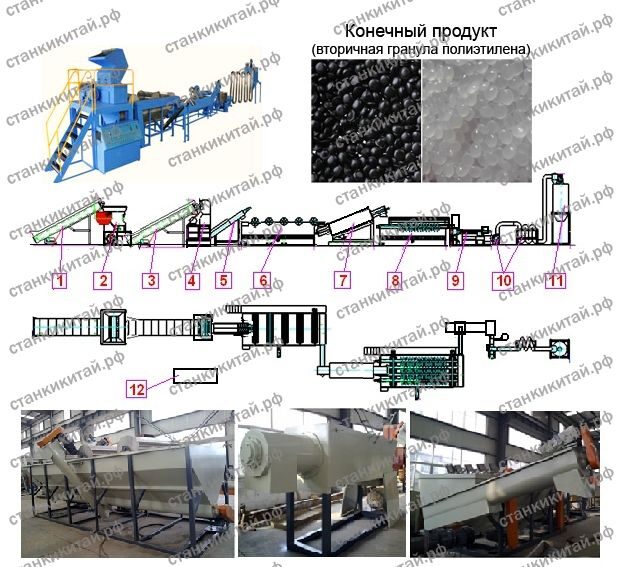

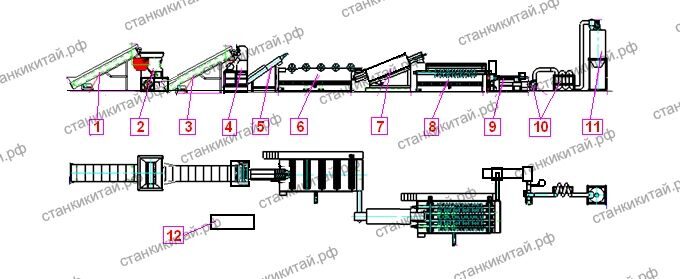

  Линия по переработке PP/PE пленки (измельчающий участок):

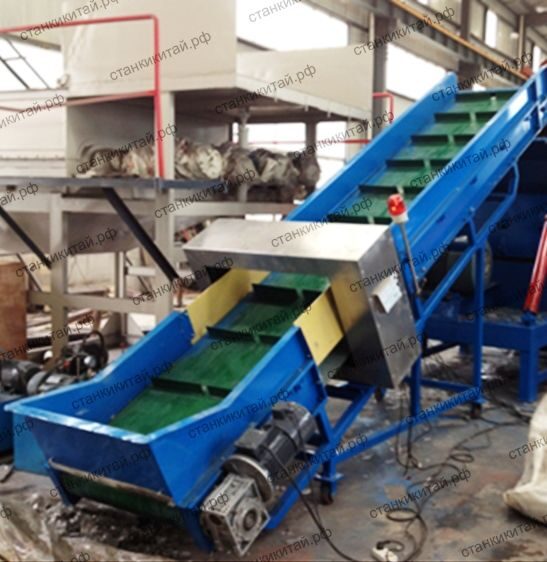

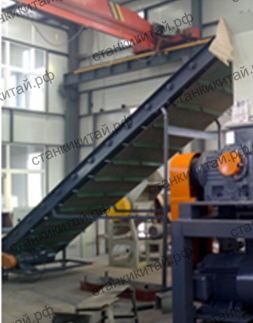

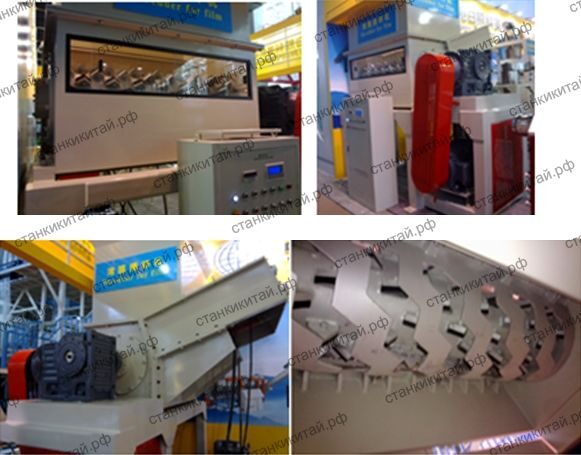

  1. Ленточный конвейер



  ---

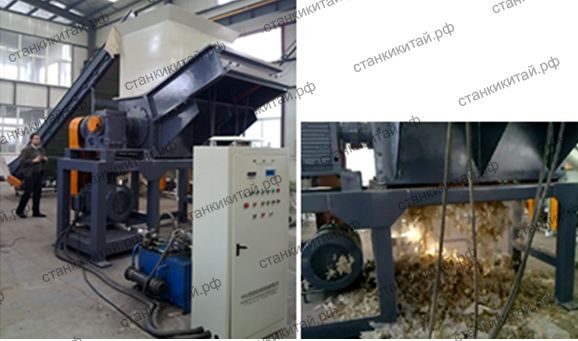

  2. Дробилка



  ---

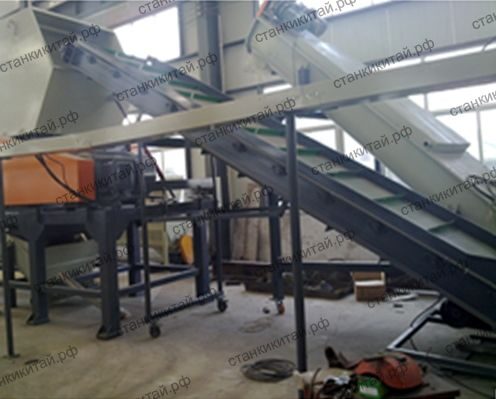

  3. Ленточный конвейер



  ---

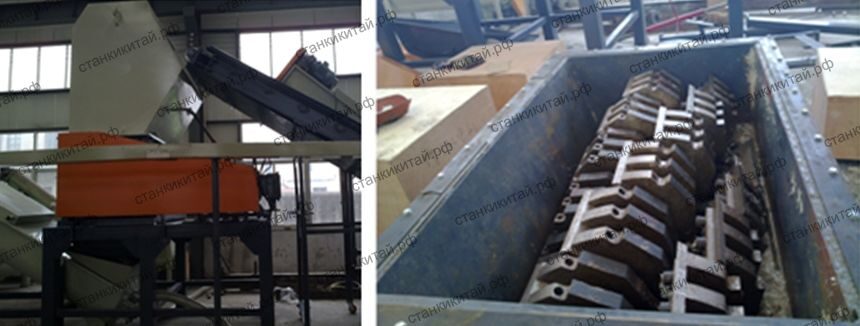

  4. Водный измельчитель



  ---

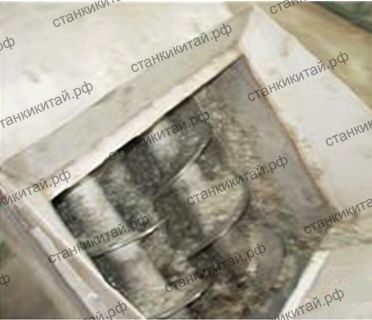

  5. Двухшнековое моющее устройство





  ---

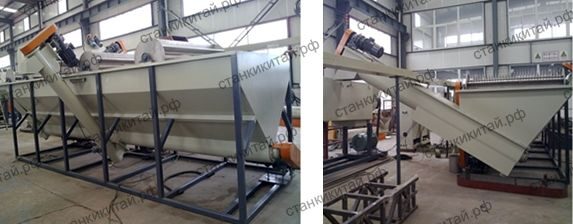

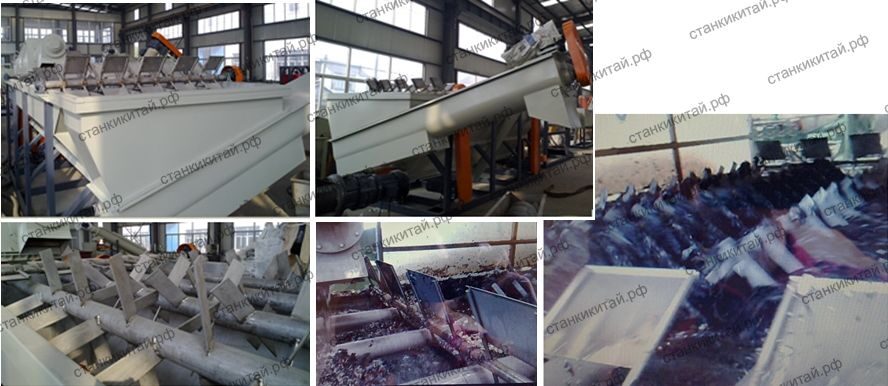

  6. Моющий бак



  ---

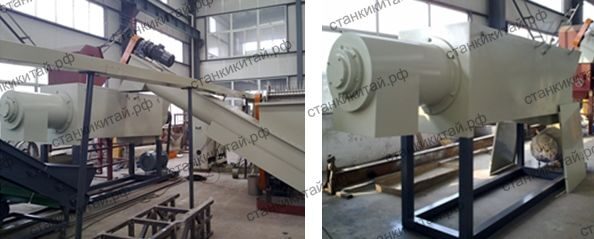

  7. Высокоскоростное моющее устройство



  ---

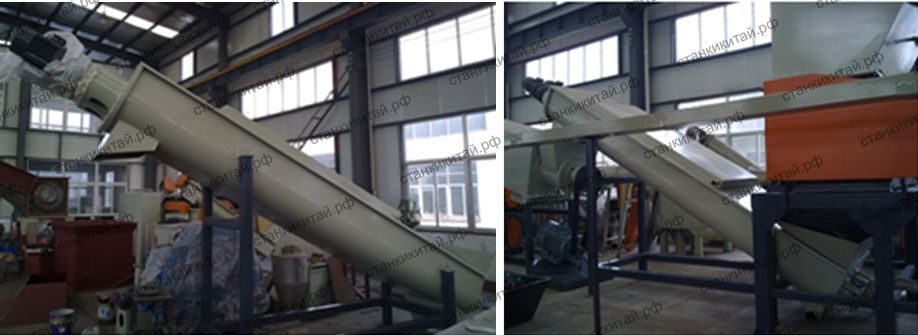

  8. Бак со шнеками



  ---

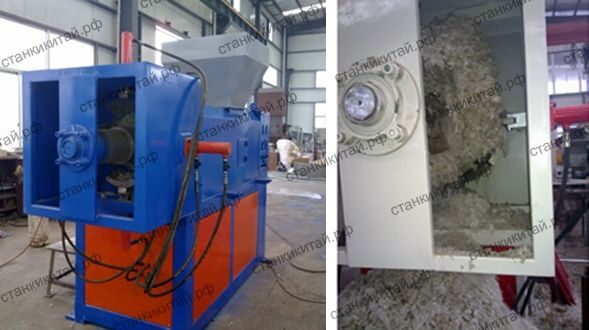

  9. Сжимающий осушитель



  ---

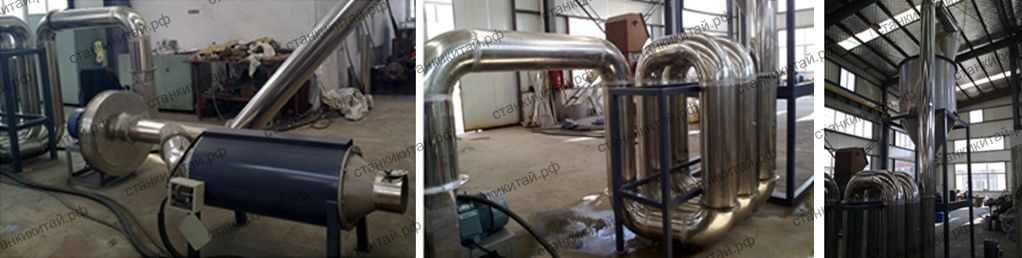

  10. Сушильный аппарат со спиральной трубчатой пружиной на лектрическом отоплении





  ---

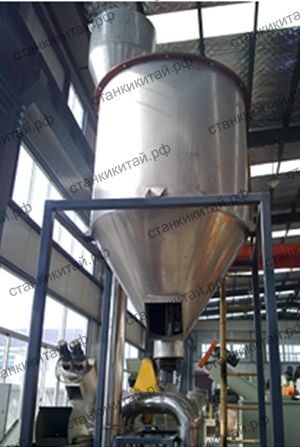

  11. Емкость с перемешивающим шнеком (бункер, 4000 л)



  ---

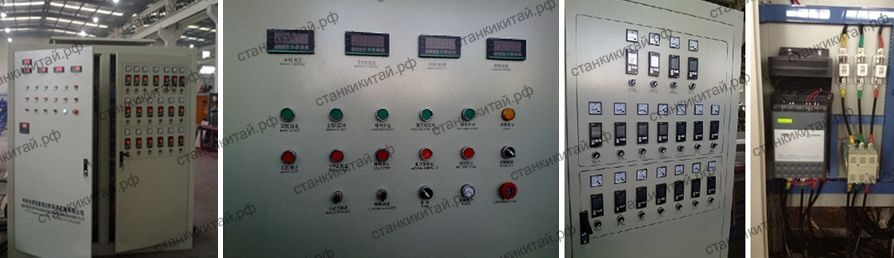

  12. Электрическая панель управления



  ---

  .

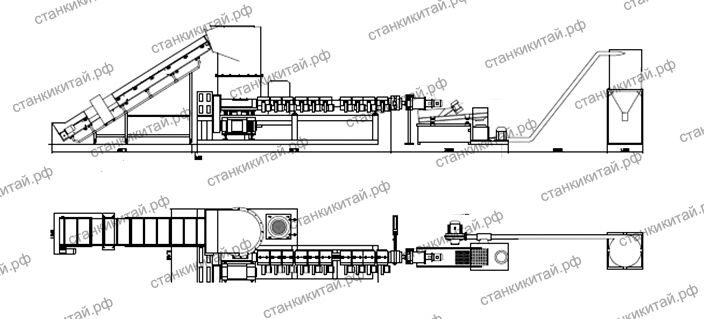

  Линия для производства вторичного гранулированного полиэтилена (экструзионный участок)

  1. 2. Ленточный конвейер для загрузки плёнки/баллонов с металлическим уловителем



  ---

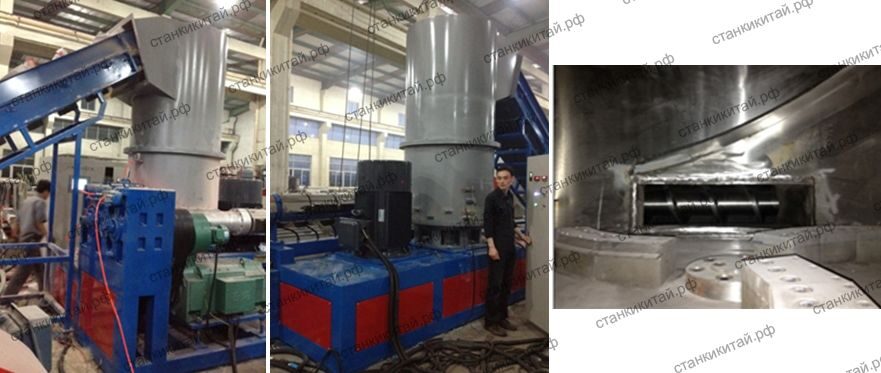

  3. Уплотнитель с усиленной подачей



  ---

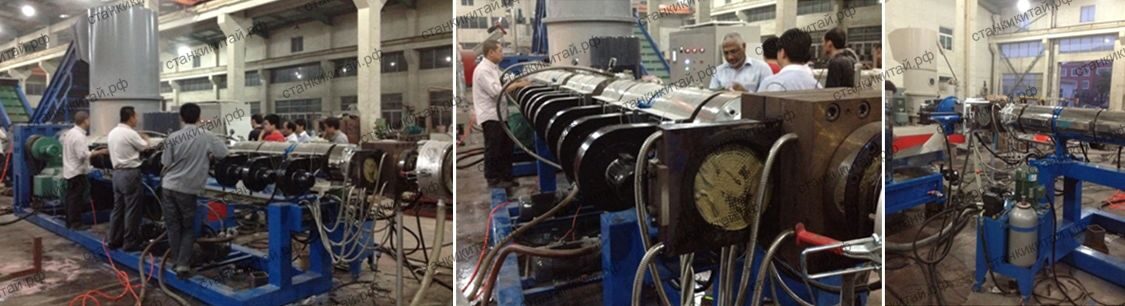

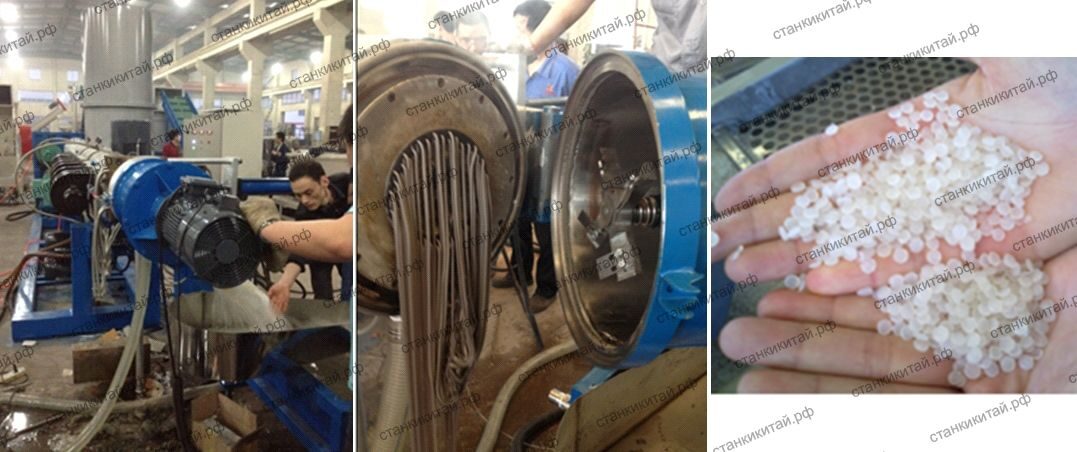

  4. Одношнековый экструдер с двумя зонами вакуумной дегазации и гидравлическим переключателем экрана



  ---

  5. Водосборное кольцо и резак



  ---

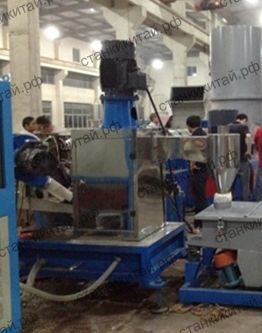

  6. Центрифуга-осушитель



  ---

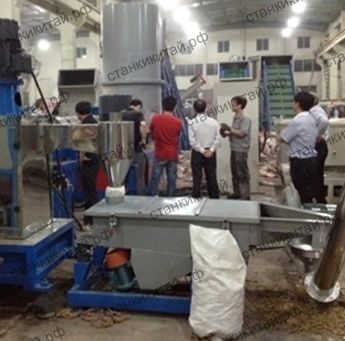

  7. Вибросито



  ---

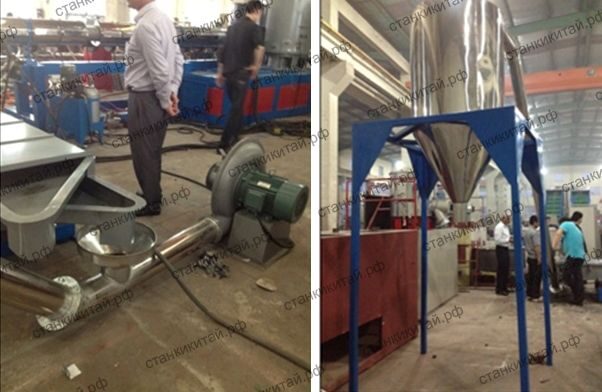

  8. Вентилятор и накопитель для гранул



  ---

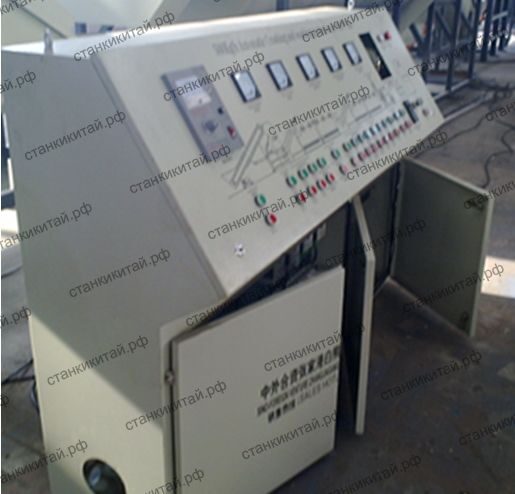

  9. Электрическая панель управления
