Композитная арматура: линия по производству композитной арматуры, FET-CM3013

• Описание

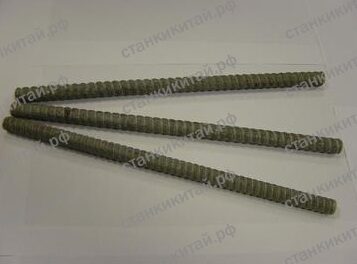

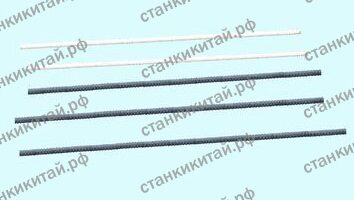

  Линия  FET-CM3013  предназначена для производства композитной арматуры (FPR) с различными характеристиками. Оборудование выполняет следующие функции: пропитка, предварительная формовка, обмотка, нагрев и термообработка, размотка и установка длины резки. Линия одновременно выпускает 2 стержня.  Производительность линии составляет  2х(0,3-0,6 м/мин). Диаметр производимой арматуры  от 8 – 32 мм. В качестве сырья используется  стекловолокно Фиберглас  4800tex (E-glass) и смола (эпоксидная или UPR). Пропорция: 75% стекловолокно, 25% смола. Расход сырья: для производства 1 км арматуры потребуется 216 кг стекловолокна и 72 кг смолы.



• Комплектация

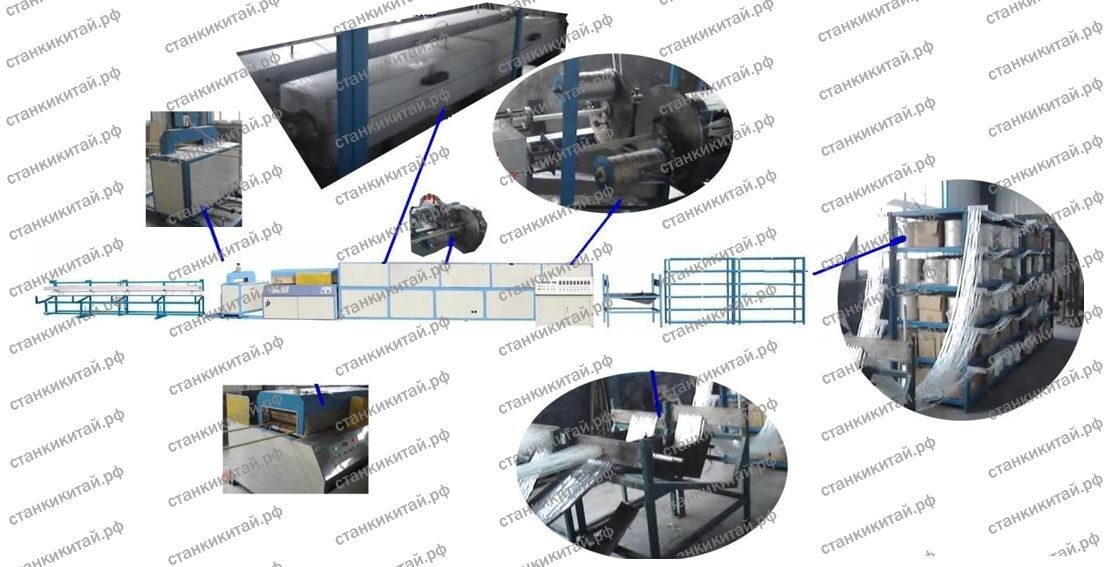

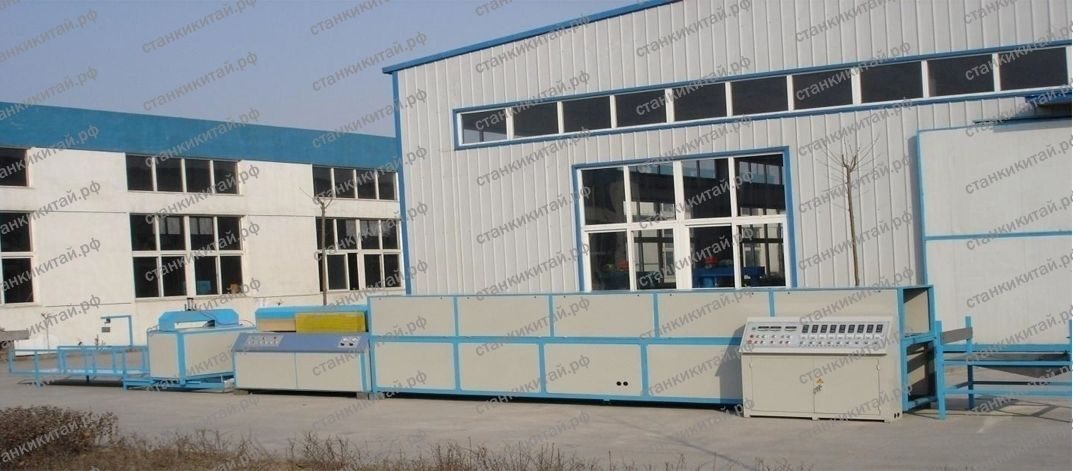

  Линия состоит, главным образом, из бобин ровингов, чана со смолой, наматывающего устройства, нагревающей печи (камеры отжига), разматывающего устройства, тянущего устройства, узла резки и стеллажей для готовой продукции.

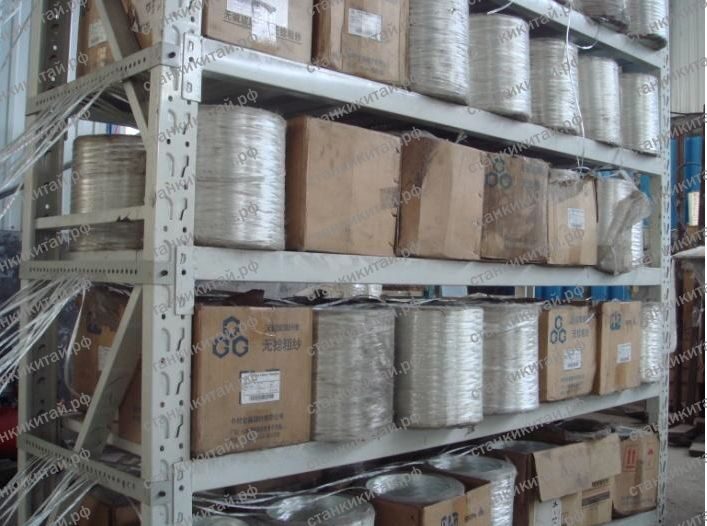

  • Передвижные стойки используются для размещения катушек, принимают сваренную листовую сталь, стальные трубы и угловое железо
  • Чан для смолы сделан из нержавеющей стали, внутри имеется прессующий вал
  • Заматывающее и разматывающее устройство: шестёрня приводит в движение роллер, который, вращаясь вокруг продукта, наматывает нить

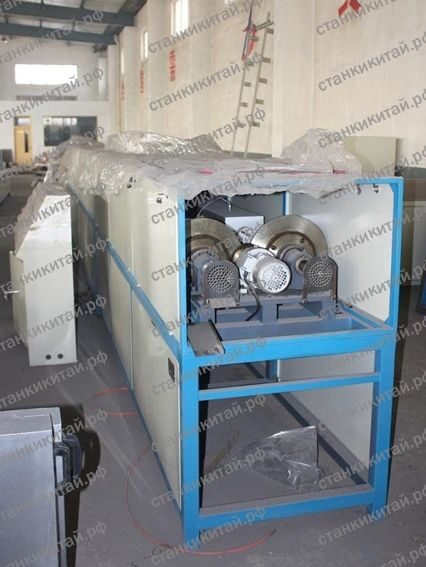

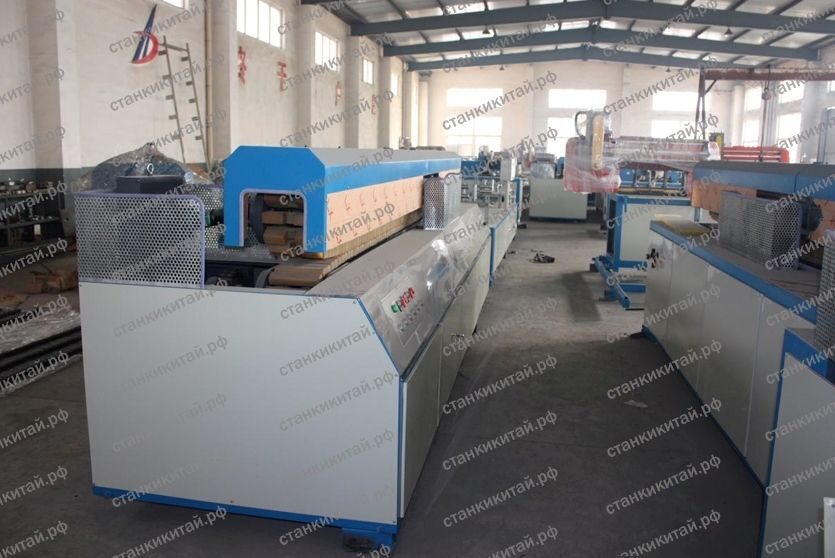

  • Нагревательная печь содержит литой алюминиевый нагревательный элемент, интеллектуальную систему контроля температуры. Камера отжига имеет структуру сетки, легко открывается и чистится от смолы, наполнена изоляционными материалами
• Техническая спецификация

  Спецификация:

  • Производительность: 2х(0,3-0,6 м/мин) (в зависимости от диаметра арматуры)
  • Диаметр арматуры: 8 – 32 мм
  • Рабочее напряжение: 380 В/50 Гц
  • Потребление электроэнергии: ≈32 КВт
  • Давление: 0,4-0,6 МПа
  • Вес линии: 5530 кг
  • Необходимая площадь: ≈20000 (длина) x 1850 (ширина) x 1450 мм (высота)

  Узлы линии:

  Стеллаж для катушек:

  • Размер: 2000х600x2000 мм
  • Стандартная конфигурация: 2 шт
  • Вес: 250 кг

  Ванна пропитки:

  • Размеры корпуса: 1030x720x190мм
  • Вместимость (для смолы): около 50 кг
  • Размеры опорной рамы: 1110х810х900мм
  • Вес: 150 кг

  Узел намотки, размотки, печь спекания:

  • Количество наматывающих головок: 2
  • Мощность намотки: 0,75 кВт
  • Скорость намотки: 9-95 оборотов/мин
  • Диаметр намотки: 8-30 мм
  • Нагрев ванны пропитки (опция): 1 кВт
  • Печь обжига: 2х5 зон, напряжение 220 В/50 Гц, мощность 10х2,4 кВт, длина - 5,5 м
  • Зоны регулирования температуры: 1+2х5
  • Вес: 2350 кг

   Узел протяжки:

  • Тяговая сила: 380 В/50 Гц, 1,1 кВт
  • Скорость: 0,1-1 м/мин
  • Макс. сила тяги: 40 кН
  • Максимальная длина: 1200 мм
  • Максимальная ширина: 500 мм
  • Вес: 2000 кг

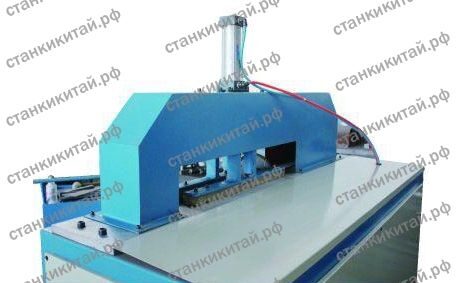

  Узел резки:

  • Диапазон резки (шхв): 600х65 мм
  • Мощность: 1,5 кВт
  • Вес: 450 кг

  Стеллаж для готовой продукции:

  • Размеры: 4000х550х900 мм
  • Вес: 130 кг

  Комплектующие:

  • Конвертер: Mitsubishi, Japan FR-E740-1.5k
  • ПЛК: Mitsubishi, Japan FX1s-14MR
  • Спидометр: TOKY, Taiwan DP3-SVA1B
  • Темп-контроллѐр: AISET, Shanghai NS6000
  • Синхронный контроллер двигателя: Shanghai
  • Устройство станка: HUYU, Shanghai
  • Циклоидный редуктор: XSED74-473 WB120-WD-9
  • Пневматика: Jingwanxin, Shandong, series 4V210-08
