Композитная арматура: линия по производству композитной арматуры, модель FET-CM3013

Общая информация:

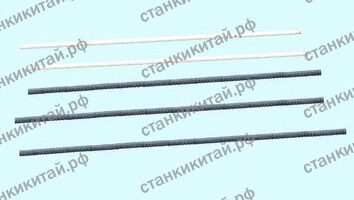

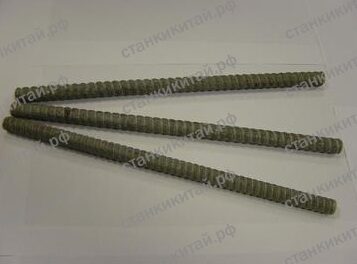

Линия для производства композитной арматуры FET-CM3013 используется для производства стеклокомпозитной (FPR) арматуры диаметров 8 – 32 мм.

Оборудование выполняет следующие функции:

1. пропитка
2. предварительная формовка
3. намотка
4. нагрев
5. размотка
6. резка

Одновременно производится 2 стержня.

Производительность линии - 2х (0,3-0,6 м/мин).

В комплект линии входят формообразующие фильеры для производства арматуры диаметров 8,10,12,14,16,18,20,22,24,26,28,30,32 мм.

Сырьё: в качестве сырья используется стекловолокно Фиберглас 4800 tex (E-glass) и смола (эпоксидная или UPR). Пропорция: 75% стекловолокно, 25% смола.

Расход сырья: для производства 1000 п.м. арматуры требуется 216 кг стекловолокна и 72 кг смолы.

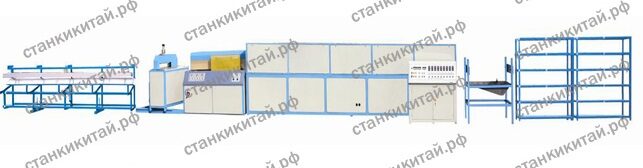

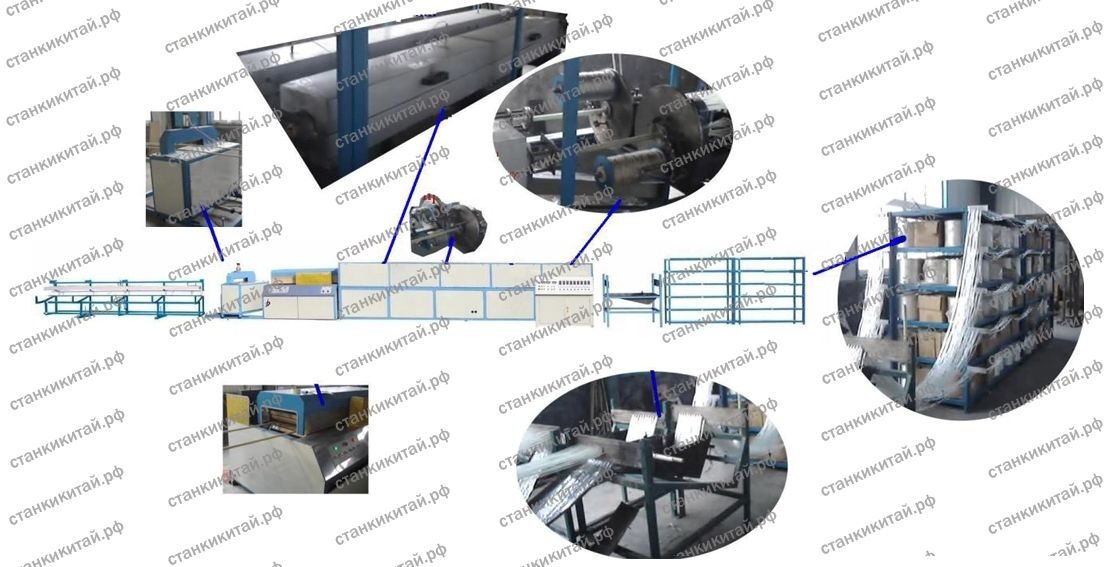

Структура линии: линия состоит из сенсорного пульта управления, стеллажа для катушек, ванны пропитки, узла намотки, печи спекания, узла протяжки, узла резки и стеллажей для готовой продукции.

• Передвижные стойки используются для размещения катушек.
• Чан для смолы сделан из нержавеющей стали, внутри имеется прессующий вал.
• Печь спекания содержит литой алюминиевый нагревательный элемент, и интеллектуальную систему контроля температуры. УДобна в эксплуатации, имеет структуру сетки, легко открывается и очищается от смолы.

*По данному оборудованию Вы также можете заказать готовый бизнес-план - ЗАКАЗАТЬ БИЗНЕС-ПЛАН

Оборудование сертифицировано.
Предоставляется гарантия.

Спецификация:

• Производительность: 2х(0,3-0,6 м/мин) (в зависимости от диаметра арматуры)
• Диаметр арматуры: 8 – 32 мм
• Рабочее напряжение: 380 В/50 Гц
• Потребление электроэнергии: ≈32 КВт
• Давление: 0,4-0,6 МПа
• Вес линии: 5530 кг
• Необходимая площадь: ≈20000 (длина) x 1850 (ширина) x 1450 мм (высота)

.

Узлы линии:

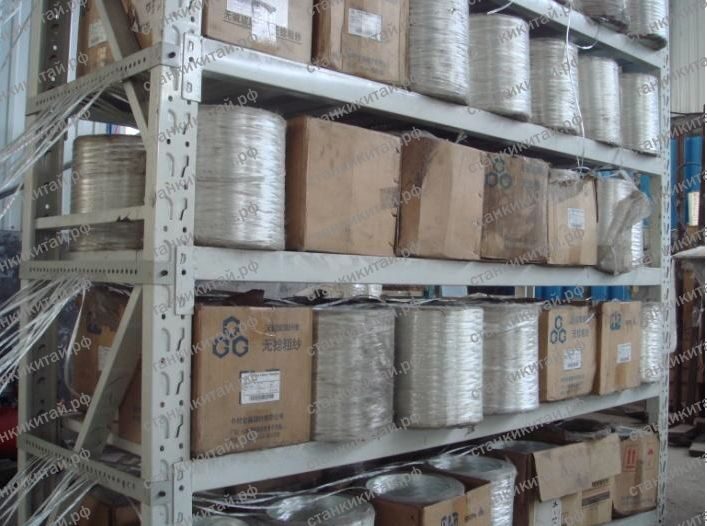

Стеллаж для катушек:

• Размер: 2000х600x2000 мм
• Стандартная конфигурация: 2 шт
• Вес: 250 кг

Ванна пропитки:

• Размеры корпуса: 1030x720x190мм
• Вместимость (для смолы): около 50 кг
• Размеры опорной рамы: 1110х810х900мм
• Вес: 150 кг

Узел намотки, размотки, печь спекания:

• Количество наматывающих головок: 2
• Мощность намотки: 0,75 кВт
• Скорость намотки: 9-95 оборотов/мин
• Диаметр намотки: 8-30 мм
• Нагрев ванны пропитки (опция): 1 кВт
• Печь обжига: 2х5 зон, напряжение 220 В/50 Гц, мощность 10х2,4 кВт, длина - 5,5 м
• Зоны регулирования температуры: 1+2х5
• Вес: 2350 кг

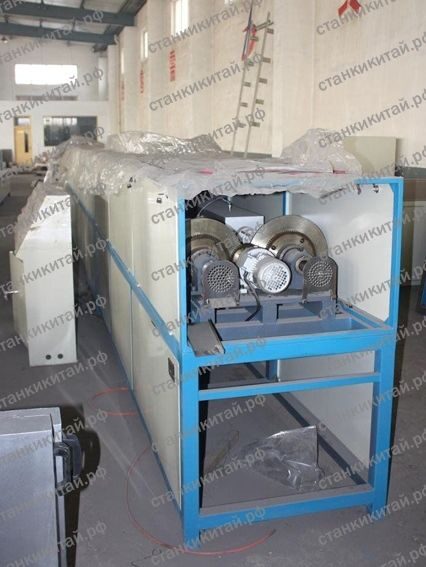

Узел протяжки:

• Тяговая сила: 380 В/50 Гц, 1,1 кВт
• Скорость: 0,1-1 м/мин
• Макс. сила тяги: 40 кН
• Максимальная длина: 1200 мм
• Максимальная ширина: 500 мм
• Вес: 2000 кг

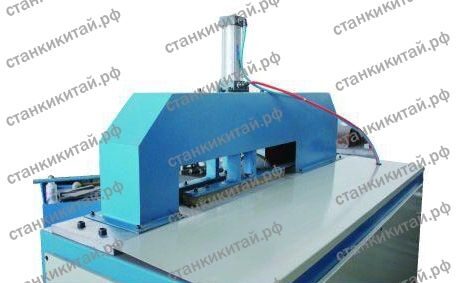

Узел резки:

• Диапазон резки (шхв): 600х65 мм
• Мощность: 1,5 кВт
• Вес: 450 кг

Стеллаж для готовой продукции:

• Размеры: 4000х550х900 мм
• Вес: 130 кг

.

Комплектующие:

• Конвертер: Mitsubishi, Japan FR-E740-1.5k
• ПЛК: Mitsubishi, Japan FX1s-14MR
• Спидометр: TOKY, Taiwan DP3-SVA1B
• Темп-контроллѐр: AISET, Shanghai NS6000
• Синхронный контроллер двигателя: Shanghai
• Устройство станка: HUYU, Shanghai
• Циклоидный редуктор: XSED74-473 WB120-WD-9
• Пневматика: Jingwanxin, Shandong, series 4V210-08

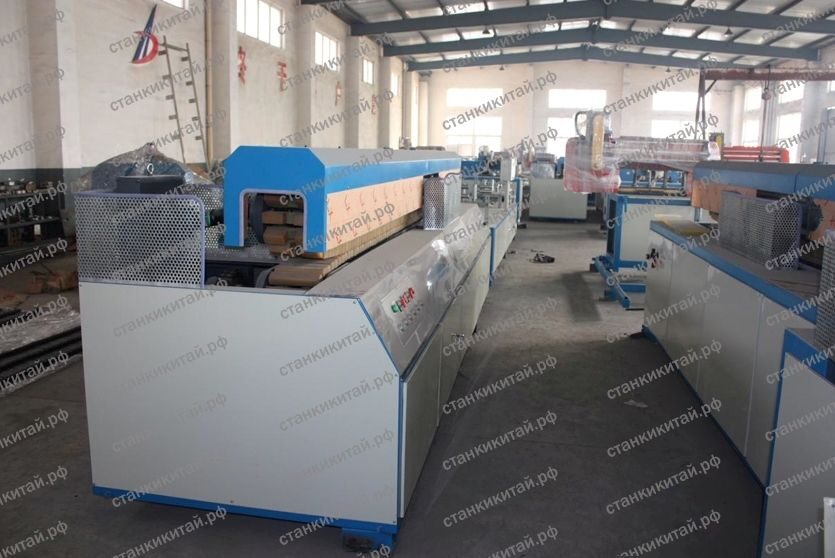

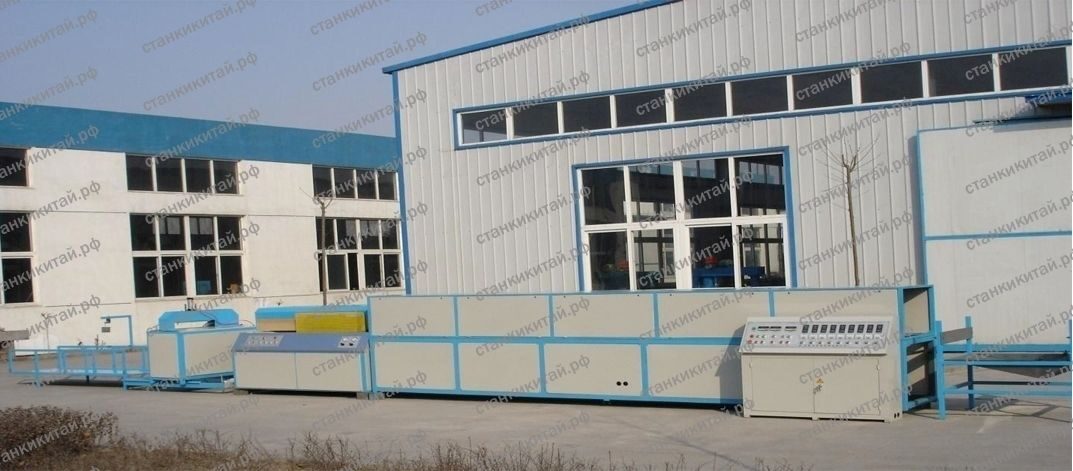

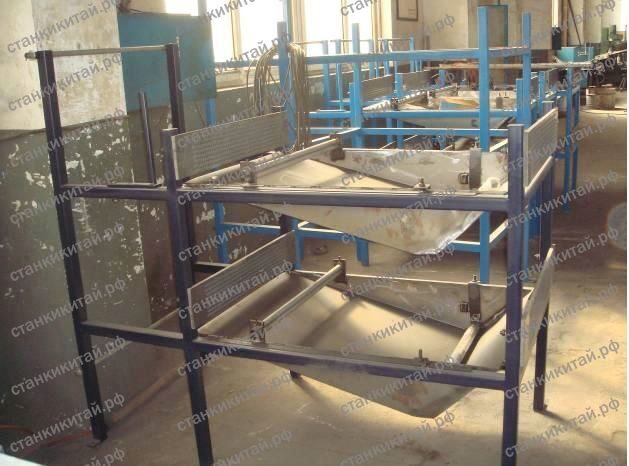

Фото линии:
