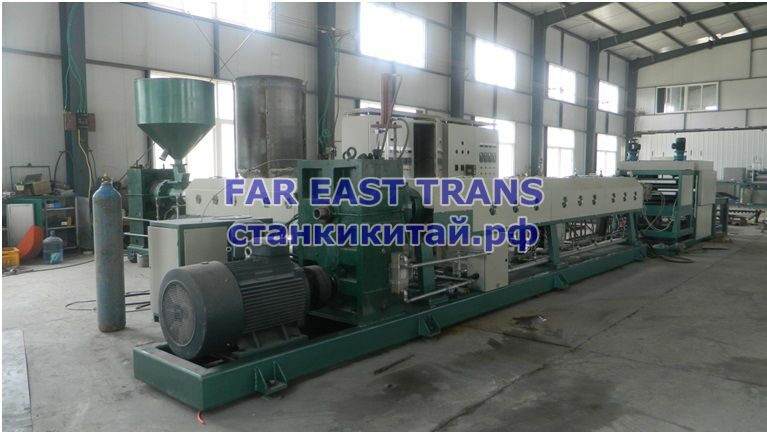

Оборудование для производства плиты из полистирола FET-CM5042

• Техническая спецификация

  1. Модель	FET-CM5042
  2. Размещение станка	Двойной вертикальный стол типа тандем
  3. Сырьё	GPPS (полистирол)
  4. Пенообразователь	Фреон/бутан
  5. Производительность	300-400 кг/ч
  6. Длина изделия	600-900 мм
  7. Толщина изделия	20-100 мм
  8. Длина изделия	По требованию заказчика
  9. Кромка изделия	По требованию заказчика
  10. Плотность изделия	28-35 кг/м3
  11. Установочная мощность	320 кВт
  12. Фактическая мощность	50 % от установочной мощности
  13. Источник питания	380 В/50 Гц
  14.Заводское пространство	750 м2 (как минимум)
  15. Помещение склада	500 м2 (как минимум)



  Смесительная и подающая система исходные данные

  Материал для хранения изделия	Нержавеющая сталь
  Максимальная производительность смесителя	500 кг/ч
  Мощность двигателя	2,2 кВт/ч
  Автоматическая система подачи материала	1 установка
  Метод подачи материала	Материал подаётся в нужное время и требуемого качества
  Высота подаваемого материала	3,5 м (максимум)
  Производительность подающей системы	500 кг/ч
  Загрузочное отверстие	Конусообразное
  Двигатель подающей системы	1 установка 1,5 кВт



  Экструзионная система

  Хоппер	1 шт
  Внутренний диаметр	Ф 135 мм
  Материал	38 CrMoAIA высококачественная сталь, поверхность, обработанная азотом
  Зона нагрева	7 зон
  Система нагревания	Нагреватель литой алюминиевый
  Мощность нагревания	56 кВт
  Система охлаждения	Воздушное охлаждение



  Шнек	1 шт
  Диаметр	Ф 135 мм
  Отношение длины к диаметру	36:1
  Материал	38 CrMoAIA высококачественная сталь, поверхность, обработанная азотом
  Скорость вращения механизма	0-75 об/мин



  Производственная платформа	1 шт
  Материал	Сварной стальной лист
  Принципиальная схема	Одно изделие



  Приводной двигатель	1 шт
  Приводной двигатель	Частота переменного тока
  Приводная мощность	75 кВт, 4х полюсный
  Регулирование скорости	Методом изменения частоты



  Редуктор	1 шт
  Тип	Коробка скоростей для области производства пластиковых изделий
  Редукторный материал	Высококачественная сталь, азотированная



  Система впрыска пенообразователя исходные данные

  Тип пенообразователя	Фреон или бутан
  Тип впрыскивания	Впрыск под высоким давлением
  Средство впрыскивания	Высокоточный измерительный насос поршневого типа
  Мощность двигателя	0,75 кВт
  Регулировка впрыска	Регулировка хода, регулировка частоты
  Приводной двигатель	Двигатель переменного тока
  Приводная мощность	3 кВт на один двигатель
  Впрыскиваемое количество	30-63 л/час



  Устройство впрыска пенообразующей воды	1 шт
  Двигатель	1,1 кВт
  Впрыскиваемое количество	10-25 л/час



  Автоматическая гидравлическая система создания давления (бесперебойная система с постоянной температурой и напряжением)

  Переменный метод в системе	Два центра чередующегося типа
  Способ работы топливного насоса	Двигатель переменного тока
  Приводная мощность топливного насоса	5,5 кВт
  Максимальное давление топливного насоса	10 МПа
  Метод нагревания	Обогрев литого алюминия
  Мощность нагревания	Приблизительно 9 кВт
  Зона нагрева	2 зоны



  Уровень

  Подающий цилиндр	1 шт (установка, запускающая циркулирование воды)
  Внутренний диаметр	Ф 150 мм
  Материал	38 CrMoAIA высококачественная сталь, поверхность, обработанная азотом
  Мощность нагревания	72 кВт (приблизительно)
  Тип нагревания	Нагреватель из литого алюминия
  Зона нагревания и охлаждения	9 зон, 8 кВт на каждой



  Обороты	1 шт (с внутренним охлаждением)
  Диаметр	Ф 150 мм
  Отношение длины к диаметру коротких волокон	40:1
  Материал	38 CrMoAIA высококачественная сталь, поверхность, обработанная азотом
  Скорость вращения	0-25 оборотов в минуту
  Приводная мощность	55 кВт, 6 полюсов
  Регулировка скорости	Методом изменения частоты



  Редуктор	Исходные данные с циклом охлаждения
  Тип	Редуктор для области производства пластика
  Материал шестерен	Высококачественная сталь



  Экструзионная головка и литейная форма

  Тип экструзионной головки	Панель управления с экструзионной головкой типа XPS
  Зоны нагрева экструзионной головки	3 зоны
  Тип нагрева экструзионной головки	Нагреватель из нержавеющей стали электрический
  Мощность нагрева экструзионной головки	6 кВт



  Литейная форма

  Вид литейного материала	Высококачественная сталь
  Тип нагрева литейной формы	Система нагрева масляного типа, замкнутого цикла, с контроллером температуры литья
  Мощность нагревательного насоса	0,75 кВт
  Мощность нагревания	3 кВт
  Длина изделия	600-900 мм
  Толщина изделия	20-100 мм



  Калибровочная и вытягивающая системы

  Метод калибровки	Литейная форма (изготовлена из тефлона)
  Мощность калибровочной платформы	Сверху и снизу две зоны автоматического нагрева 2x8 кВт
  Метод регулировки	Регулировка электродвигателем
  Приводная мощность	0,75 кВт x 2
  Метод вытягивания	Параллельные ролики
  Форма вытягивания	Сжатие в двух направлениях
  Метод регулировки	Пневматическое регулирование
  Линейная скорость вытягивания	0,5-10 м/мин
  Диапазон регулировки толщины натяжения	0-100 мм
  Приводной метод	Двигатель переменного тока
  Метод регулировки	Преобразование частоты
  Приводная мощность	1,1 кВт X 2 цикла



  Калибровочная и высасывающая системы

  Число регуляторов трансмиссии	25 приборов,5 секций
  Материал регуляторов трансмиссии	Регуляторы из хромированной стали
  Метод охлаждения	Естественное охлаждение
  Длина охлаждённой плиты	2,5 м/шт



  Всасывающая система II уровня

  Метод всасывания	Всасывание через 6 параллельных регуляторов
  Число регуляторов всасывания	2 пары резиновых роликов
  Метод всасывания	Пневматическая регулировка, управляемое действие
  Линейная скорость системы всасывания	0,5-10 м/мин
  Метод привода	Двигатель переменного тока
  Метод регулировки	Преобразование частоты
  Приводная мощность	2,2 кВт за 1 цикл
  Редуктор	Циклоидного типа



  Режущая система

  Метод резки	Автоматическая резка
  Толщина резки	Регулируется
  Ширина резки	Регулируется
  Двигатель режущего устройства	2,2 кВт x 2 цикла
  Система всасывания пыли	1 цикл
  Редуктор	Циклоидного типа



  Поперечная режущая система (программируемый логический контроллер) 1 шт, (регулируемая длина)



  Метод резки	Режущая пила
  Мотор режущего органа	2,2 кВт за 1 цикл
  Мотор продольного движения	1,5 кВт за 1 цикл
  Система всасывания пыли	1 цикл
  Мощность двигателя	3 кВт за 1 цикл
  Максимальная ширина обреза	регулируется
  Измерение длины	Счетчик метров
