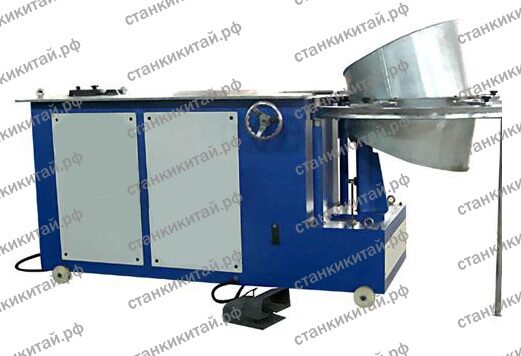

Станок для производства и сборки сегментных отводов, FET-ME1120


Назначение станка - серийное производство сегментных отводов и прочих фасонных изделий (переходов, заглушек) технологией фальцевого соединения. Модель FET-ME1120 является универсальной моделью эконом-класса, за счёт чего выгодно отличается от других доступностью цены и эффективностью в решении производственных задач. Универсальность представленного станка для изготовления и сборки отводов обеспечивается наличием 2-х рабочих узлов: станцией завальцовки бортов и кромкогибочного узла. Фасонные детали, получаемые на станке, имеют приятные внешние показатели, за счёт аккуратного и качественного фальцевого соединительного шва.



Узнать актуальные цены с учетом доставки по России и оставить заказ на поставку вы можете, заполнив заявку на нашем сайте.

  • Описание

    Станок для изготовления и сборки сегментных отводов модель FET-ME1120 применяется для производства сегментных отводов и других фасонных деталей (заглушек, переходов) при помощи технологии фальцевого соединения.

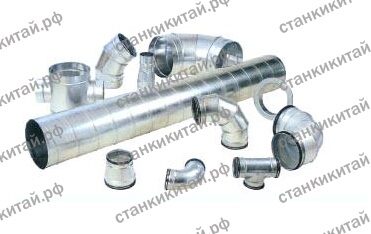

    Отводы являются неотъемлемыми элементами воздуховодов и любых трубопроводных систем. Предназначены для изменения траектории пролегания трубы, под требования планировки системы коммуникации.

    Модель FET-ME1120 представляет собой универсальное оборудование экономичного класса, которое выгодно отличается доступностью цены, но при этом обеспечивает эффективное решение производственных потребностей в сегментных отводах, заглушках, переходах.

    Универсальность станка обусловлена его конструкцией, которая состоит из 2-х рабочих узлов:

    1. Станция для выполнения завальцовки бортов,
    2. Кромкогибочный узел.

    Фасонные детали, получаемые на выходе, имеют приятные внешние показатели, за счёт аккуратного и качественного фальцевого соединительного шва.

    Представленная линия для производства отводов FET-ME1120 также отличается надёжностью и простотой сборки, способна обеспечивать бесперебойный производственный процесс, не требует трудоемкой регулярно перенастройки.

  • Техническая спецификация
    • Максимальная толщина материала: 1,2 мм
    • Используемый материал: оцинкованная сталь
    • Диапазон диаметров отводов: 100-1500 мм
    • Скорость работы: 7 об/мин
    • Напряжение: 380В 50 Гц
    • Моторы: 1,5 кВт (х 2)
    • Размеры: 1400х800х900 мм
    • Вес: 750 кг
  • Технология производства

    Проиводство сегментных отводов на станке FET-ME1120  проходит в несколько этапов:

    1. Формирование края Z- образной формы

    2. Формирование края в 90 градусов

    (этапы 1 и 2 выполняются одинаковой последовательностью дейтсвий)

    • Проверка положения маховика ручной подачи, необходимо чтобы большое и малое формовочные колеса сжимали  рабочую  деталь.

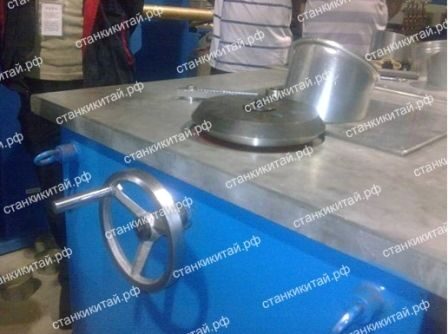

    Станок для производства сегментных отводов FET-ME1120 (фото 3)

    • Запуск станка при помощи ножной педали.
    • Раскрутка формовочных колёс.
    • Когда угол поворота маховика ручной подачи (по часовой стрелке) достигнет 60 градусов, рабочая деталь совершит 1 круг, а Z-образный край будет сформирован, как показано на изображении.

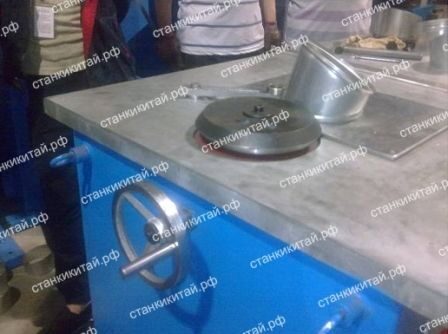

    Производство сегментных отводов (фото 3) Станок для изготовления сегментных отводов FET-ME1120 (фото 2)

    • В ходе дальнейшего вращения, когда маховик ручной подачи совершит оборот ещё на 90 градусов, рабочая деталь обогнет еще один круг, а Z-образный край  примет состояние показанное на изображении.

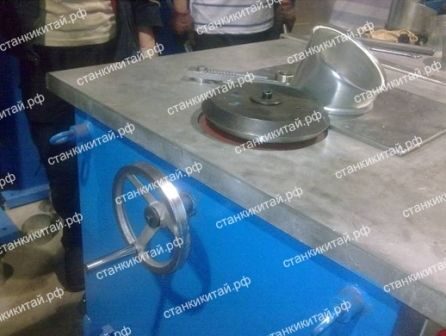

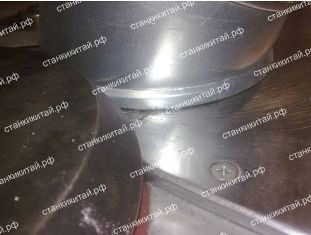

    Производство сегментных отводов (фото 4) Станок для сборки сегментных отводов FET-ME1120 (фото 1)

    • При повороте маховика на 120 градусов, рабочая деталь должна обогнать еще 1 круг. Малое и большое формовочные колеса должны ударится друг об друга. Z-образной край примет следующее положение.

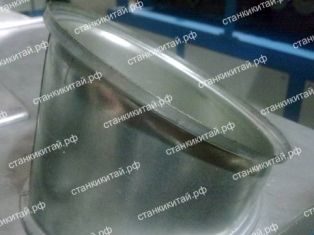

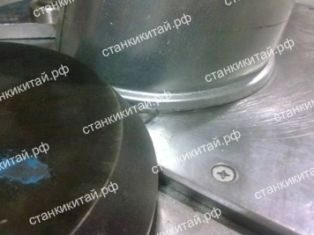

    Производство сегментных отводов (фото 5) Производство сегментных отводов (фото 6)

    • Конечный результат имеет вид.

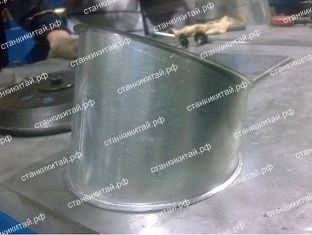

    Производство сегментных отводов (фото 1)



    3.  Соединение края Z-образной формы и края в 90 градусов
    (для соединения необходим молоток)

    • Далее деталь необходимо поместить на обратную сторону станка по производству сегментных отводов и запаять 2 детали.

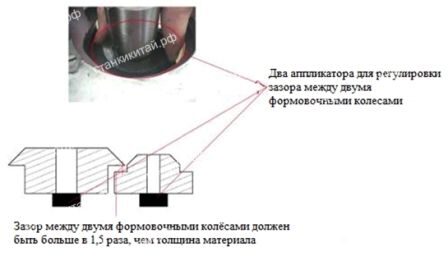

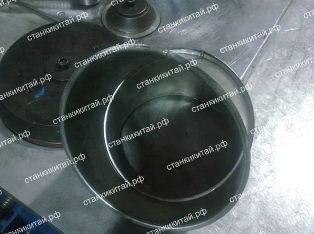

    Производство сегментных отводов (фото 2) Производство сегментных отводов (фото 7)

  • Фото/видео



  • Отзывы

    Компания: ООО "Супер Саунд Сервис", г. Владимир

    Сотрудник: Чечетов Александр, e-mail: chechetovav@mail.ru

    Отзыв: В 2012 году обратились в "Станкикитай" за станком для производства сегментных отводов модель FET-ME1120. Скорость и качество ответа менеджера по подбору оборудования на 10 из 10. По соотношению "цена-качество" оборудование устроило. Ящик немного развалился при перевозке - коробка была деформирована, но оборудование не повредилось. Наш директор вообще был в восторге и сказал, что оборудование похоже на шведское. Оборудование нашел на сайте. Большой плюс, что у компании есть хороший сайт. С доставкой вообще удивили. Станок пришел на 2 недели раньше. В целом у меня сложилось только положительное впечатление о компании. Обязательно будем рекомендовать.
